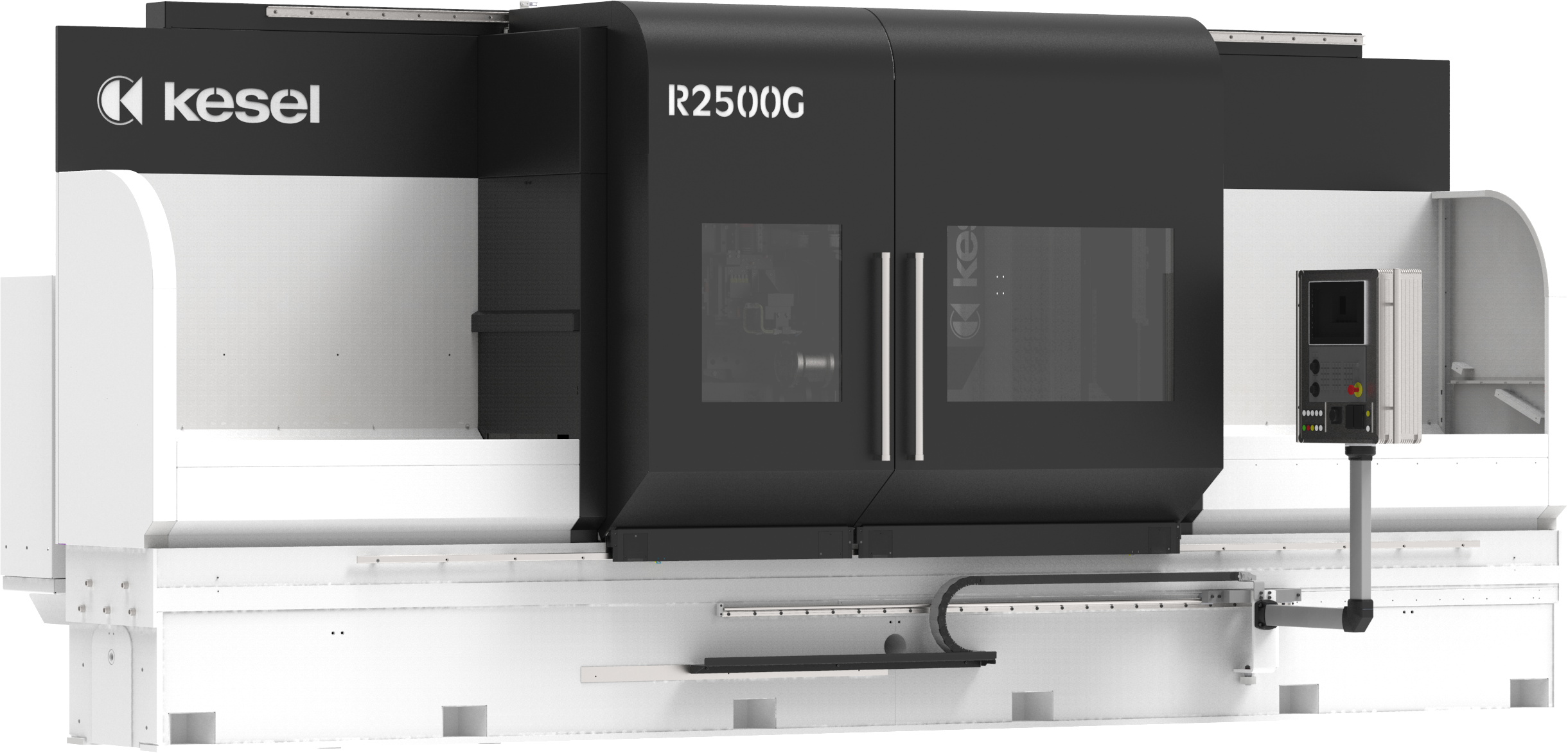

R-Serie

Zahnstangenschleifmaschine
R-Serie

Produktivität und Präzision ist Leistung. Erreichen Sie Ihre Produktions- und Qualitätsziele in Rekordzeit mit der neuesten Schleifmaschine der R-Serie von Kesel. Zahnstangen- und Profilschleifen in hohen Stückzahlen war noch nie so effektiv.

Mit einem völlig neuen Design und einer umfassend optimierten Hochleistungstechnologie setzen die Schleifmaschinen der R-Serie von Kesel einen neuen Standard im hochqualitativen und hochproduktiven Zahnstangen- und Profilschleifen. Vom neu entwickelten Schleifkopf bis hin zum überarbeiteten Kühlmittel- und Spänemanagementsystem liefern die Maschinen der R-Serie sowohl branchenführende Maßgenauigkeit als auch unschlagbare Oberflächenqualität.
Wenn Sie die Nachbearbeitungszeit reduzieren, die Produktivität erhöhen und den ROI der Maschine erheblich steigern wollen, ist die R-Serie von Kesel die perfekte Maschine. Das neuartige X2T-Doppeltischsystem, die integrierte Späneabsauganlage SW3K und ein neues Betriebssystem ermöglichen nie dagewesene Produktivitätsvolumina.
Branche: Zahnstangen
Technologie: Schleifen

Unschlagbare Präzision bis DIN Q5.

Erhältlich mit vollautomatischer Be- und Entladung.

Extrem robust und temperaturstabil Maschine für anspruchsvolle Produktionsprozesse.

Arbeitsbereiche
X-Achse (horizontal, Tischachse)
Bis zu 2.940 mm
Y-Achse (vertikal, Zustellachse)
250 mm
Z-Achse (horizontal, Vorschub)
620 mm
B-Achse (Schwenkachse Schrägverzahnung)
+/- 25 °
Schleifkopf
Leistung
71 kW S1
Drehzahl
Max. 4.500
Schleifscheibenbreite max.
127 mm
Schleifscheibendurchmesser max.
400 mm
Schleifscheibendurchmesser min.
243 mm
Steuerung
Steuerung
Siemens SINUMERIK 840D sl
Spannsystem
Spannsystem
Magnetische, hydraulische oder hybride Optionen verfügbar
Maße und Gewichte
Aufstellmaße
9.400 x 7.850 x 3.200 mm
Maschinengewicht
ca. 26.500 kg
Optionen
Optionen
"Automatische Schiebetüren
Gesteuerte B-Achse
Schleifscheiben-Wechselvorrichtung
Kundenspezifische Spannvorrichtungen"

Interesse, Fragen?

Vertrieb Kontaktieren

In Action!

Mit dem Laden des Videos akzeptieren Sie die Datenschutzerklärung von YouTube.

Mehr lesen

FAQ

Wie viele Zahnstangen können gleichzeitig gespannt werden?

Abhängig vom Profil kann die Zahnstangenschleifmaschine R2500G bis zu 15 Zahnstangen gleichzeitig spannen. Das stellt eine unübertroffene Produktivität sicher.

Welche Qualität kann mit der Zahnstangenschleifmaschine R2500G erreicht werden?

Die Zahnstangenschleifmaschine R2500G ist in der Lage, Zahnstangen nach DIN Q5 zu schleifen.  Wir bieten mehrere Einstellungsoptionen an, damit Sie die Maschinenkonfiguration erhalten, die den Anforderungen Ihres Marktes entspricht.

Wird die Zahnstangenschleifmaschine R2500G mit einem Kühlmittelsystem geliefert?

Ja. Wie bei allen Maschinen, die wir herstellen, halten wir es für ebenso wichtig, dass sie über perfekt aufeinander abgestimmte Kühlmittel- und Spänemanagementsysteme verfügen.  Das mit der Zahnstangenschleifmaschine R2500G gelieferte System erzeugt Volumen und Druck genau dort, wo es benötigt wird.

Verfügt die Zahnstangenschleifmaschine R2500G über ein Abrichtsystem?

Die Zahnstangenschleifmaschine R2500G wird mit einer integrierten 2-Achsen-Diamantabrichtscheibe geliefert.  Für Module über 14 bieten wir auch ein tischbasiertes Abrichtwerkzeug zum Schleifen größerer Module an.

Kann die Zahnstangenschleifmaschine R2500G automatisch be- und entladen werden?

Die Zahnstangenschleifmaschine R2500G kann mit einer vollautomatischen Be- und Entladezelle geliefert werden.  Ebenso wie die Beladung des Materials sorgt die Automatisierung dafür, dass das Spannsystem jederzeit frei von Spänen bleibt.

Welche Spanntischoptionen gibt es für die Zahnstangenschleifmaschine R2500G?

Neben der konventionellen Ein-Tisch-Konfiguration ist der Zahnstangenschleifmaschine R2500G auch mit dem X2T-Doppeltischsystem erhältlich. Dadurch können die Bearbeitungszeiten erheblich verkürzt und die Produktivität um mehr als das Doppelte gesteigert werden.
