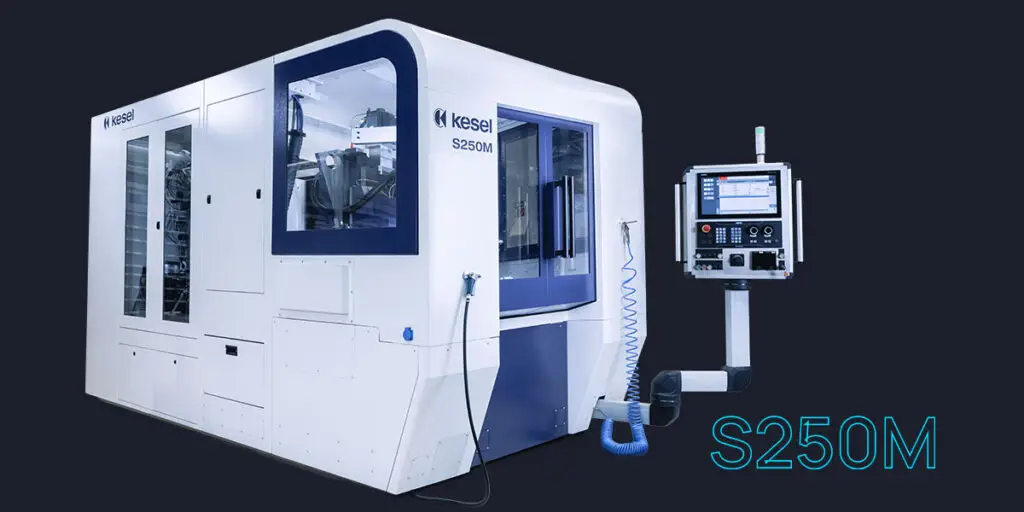

CNC Fräsmaschine für Lenkzahnstangen S250M Steering
Die KESEL S250M Steering ist die Spezialfräsmaschine für die Serienfertigung von Single- und Dual-Pinion-Lenkwellenzahnstangen im Automotive-Bereich. Mit 45 kW Antriebsleistung und Doppelspannsystem liefert sie höchste Präzision bei niedrigsten Kosten pro Stück.
Mehr lesen
Qualität, Stabilität und Volumen: Die brandneue S250M Steering Lenkwellenzahnstangen-Fräsmaschine überzeugt in allen Bereichen. Mit dem Fokus auf erstklassige Qualität, hat unser Expertenteam unsere neueste Plattform entwickelt, um die höchsten Präzisionsstandards in einem System zu erreichen, das auf wirtschaftliche Kosten pro Stück ausgelegt ist.
Ob Single- oder Dual-Pinion, unser neuestes Doppelspannsystem stellt sicher, dass manuelle und automatisierte Prozesse mit Leichtigkeit und in großen Mengen durchgeführt werden können. Die S250M Steering wird entweder als einzelne Maschine für Standard-Lenkwellenzahnstangen oder als vollautomatische 2-Stationen-Zelle für die Dual-Pinion-Fertigung geliefert und ist mit einer Reihe von flexiblen Automatisierungsoptionen erhältlich.
Mit einem integrierten Kühlmittelmanagementsystem bietet die S250M Steering eine kompakte und flexible Lösung für die Fertigung hoher Stückzahlen von Lenkwellenzahnstangen. Durch die Möglichkeit, die Werkzeuge in wenigen Minuten zu wechseln, können sowohl die Maschinenlaufzeit als auch die Flexibilität jederzeit garantiert werden.
Spezifikationen
| Parameter | Wert |
| Arbeitsbereich | |
| B1-Achse (Schwenkachse) | +/- 25° |
| Y-Achse (vertikal, Frästiefe) | 245 mm |
| Z-Achse (horizontal, Vorschub) | 550 mm |
| Fräskopf F1-HSK | |
| Drehzahl | max. 450 U/min, stufenlos regelbar |
| Fräsdornaufnahme | HSK-B125 DIN 69893 |
| Fräserbreite max. | 250 mm |
| Fräserdurchmesser | 170 mm + 2 x Frästiefe |
| Fräserdurchmesser max. | 310 mm |
| Leistung | 45 kW S6 40 % |
| Typ | F1-HSK Getriebe mit hoher Antriebsleistung |
| Steuerung | Siemens SINUMERIK ONE |
| Spannsystem | Sonderspannvorrichtung für Doppelaufspannung zur Herstellung von Single Pinion oder der ersten und zweiten Verzahnung bei Dual Pinion. |
| Kühlmittel und Spänemanagement | |
| Füllmenge | 3.300 Liter |
| Kühlschmierstoff | Öl |
| Späneaustrag | mit Rückförderpumpe |
| Vorabscheidung | über Magnetfilterwalze |
| Elektrische Anschlussdaten | |
| Spannung | 3 x 400 V |
| Stromstärke | 80 A |
| Maße und Gewicht | |
| Aufstellmaße | Länge 5.300 x Tiefe 5.000 x Höhe 2.600 mm |
| Maschinengewicht | ca. 17.000 kg (inkl. Schaltschrank) |
Optionen
- Roboterautomatisierung für Be- und Entladen
- Twin A1-Achse zur Herstellung von Dual Pinion Lenkwellen
- Fräszubehör für weitere Lenkwellenzahnstangentypen
- Feinfilteroption für kleinere Partikelgrößen und höhere Abscheideeffizienz
- Fräserwechselvorrichtung
- Ölnebelabsauganlage
- Automatische Feuerlöschanlage
- Automatische Türe für Be- und Entladeöffnung
Das macht die S250M aus

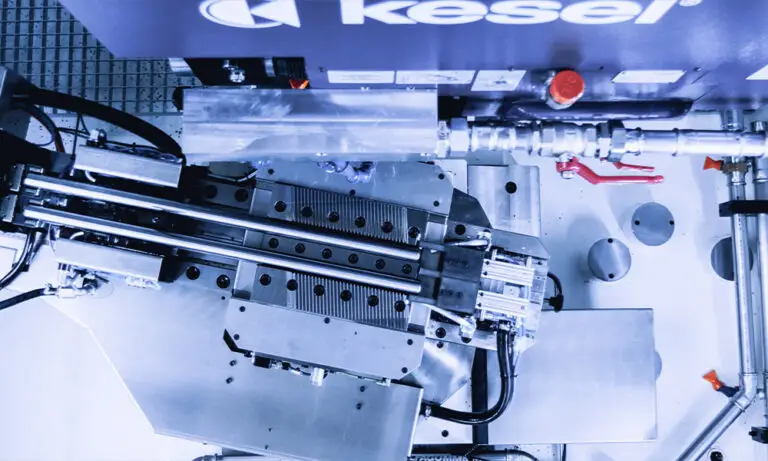

Fräsen - Spannen
Ein brandneuer Fräskopf, eine Hybridkonstruktion von Maschinenbett und Schlitten, ein überarbeitetes Gegenlager sowie eine optimierte Spannvorrichtung. Die S250M Steering ist nicht nur ein neues Modell, sie ist eine komplett neue Maschine!
Der neue F1-HSK-Fräskopf mit speziell berechneter Kraftübertragung liefert ein unschlagbares Drehmoment in einem perfekt ausgewogenen Drehzahlbereich. In Verbindung mit unserem neuesten Gegenlager wurde die Rundlaufgenauigkeit noch weiter verbessert, was sowohl die Qualität der fertigen Oberfläche als auch die Standzeit der Werkzeuge erhöht.

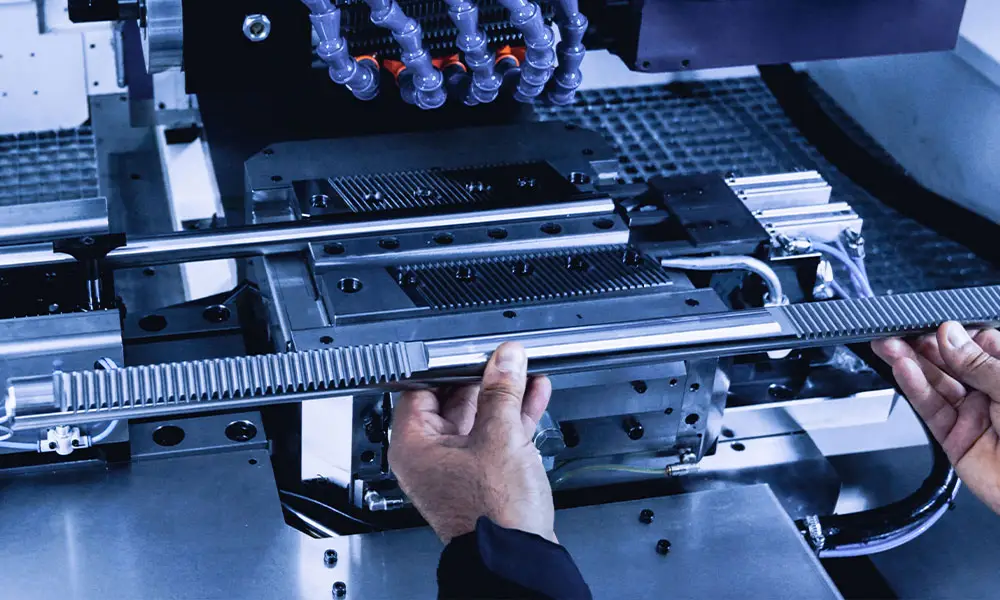

Unsere neueste Doppelspanneinheit mit zentrischer Spannung kann für Single- oder Dual-Pinion angepasst werden und ist für den manuellen oder vollautomatisierten Betrieb optimiert.
Steuerung
Die Siemens SINUMERIK ONE-Steuerung kombiniert eine leistungsstarke Hardware-Architektur mit Antriebs- und Motorentechnologie der Premiumklasse, um eine hochdynamische Leistung und Bearbeitungspräzision zu gewährleisten. Dadurch kann die S250M Steering in eine Vielzahl von IT-Umgebungen und Automatisierungssystemen integriert werden.

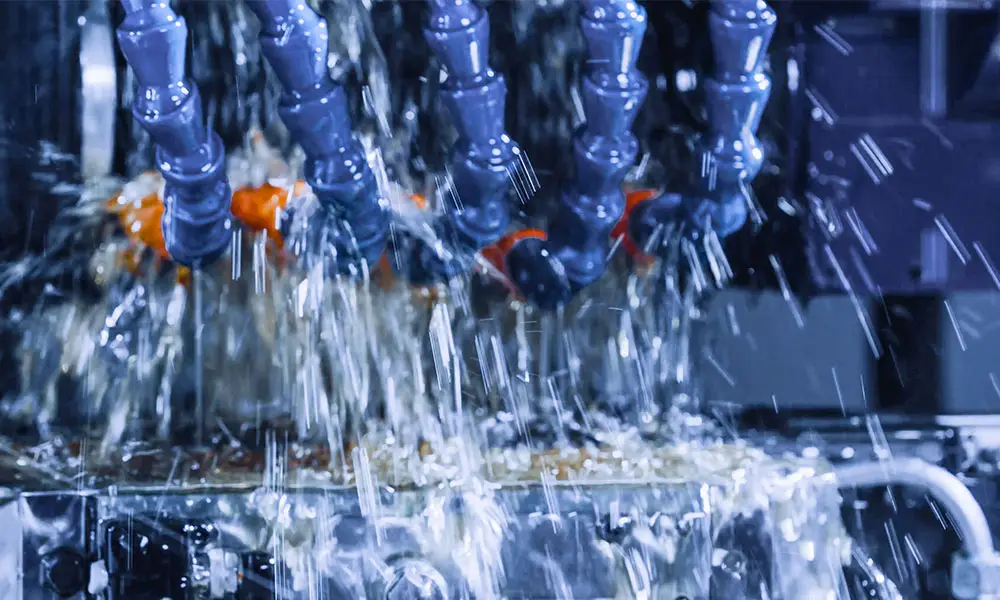

Kühlmittel- und Spänemanagement
Gründliche Analysen und Entwicklungen unseres Ingenieurteams haben zu unserem neuesten Kühlmittel- und Spänemanagementsystem geführt.
Hervorragende Späneabfuhr und Kühlleistung sorgen für eine optimale Werkzeugstandzeit und Werkstückqualität.

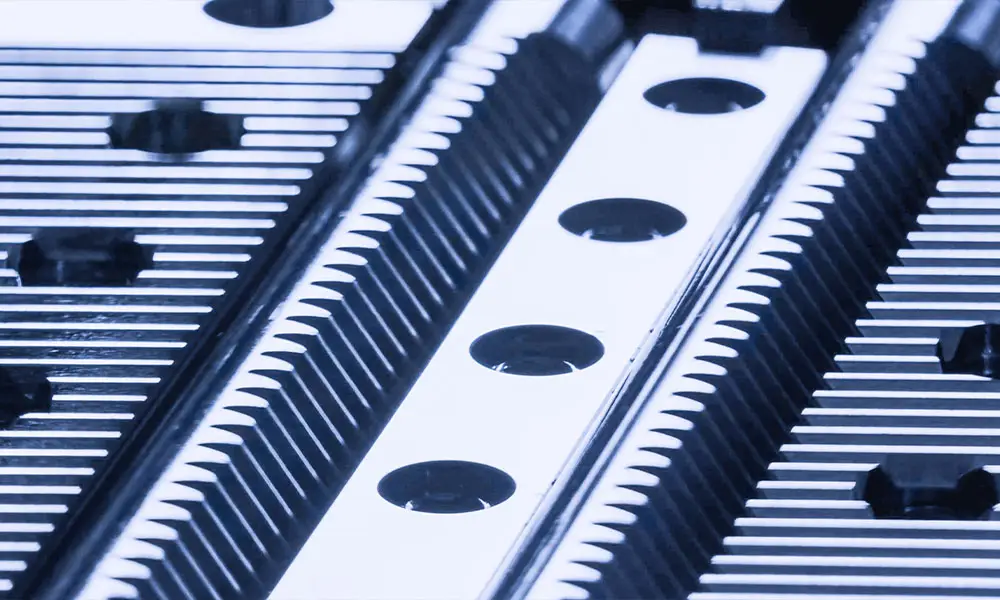

Lenkwellenzahnstangen
Die S250M Steering wurde speziell für die Herstellung von Lenkwellenzahnstangen entwickelt, ist aber in diesem Fertigungssegment ein wahres Multitalent! Ob Single- oder Dual-Pinion, Standard- oder Kugelrollspindel-Lenkwellenzahnstangen, die S250M Steering bietet unabhängig vom Zahnstangentyp hochpräzise Fertigungsmöglichkeiten für hohe Stückzahlen.
Automatisierung
Die S250M Steering bietet zahlreiche manuelle und automatisierte Setup-Optionen für absolute Flexibilität. Ob als einzelne Maschine oder als vollständig automatisierte Dual-Pinion-Zelle – für jede Anwendung gibt es die perfekte Konfiguration.
FAQ – häufige Fragen
Sowohl unsere Standard- als auch unsere Twin-A1-Achsen können 2 Zahnstangen gleichzeitig spannen und sorgen so für maximale Produktivität.
Ja! Die Lenkwellenzahnstangenfräsmaschine S250M kann nicht nur Standard-Zahnstangen mit einer Verzahnung fräsen, sondern auch Zahnstangen mit Kugelgewindetrieb mit Doppelverzahnung.
Ja. Durch den Einsatz unserer Twin-A1-Achse ist dies möglich. Für die Massenproduktion haben wir auch eine eigenständige 2-Stationen-Zelle entwickelt, die Doppelzahnstangen mit vollautomatischer Bedienung fräst.
Die S250M Steering kann sowohl mit Öl als auch mit Emulsion betrieben werden. Wir favorisieren Öl als Kühlmedium, da dies für eine optimale Oberflächenbeschaffenheit, Schmierung und somit zu einer längeren Lebensdauer der Werkzeuge führt.
Wir arbeiten seit vielen Jahrzehnten mit Tier-1-Automobilzulieferern zusammen. Dadurch kennen wir die Anforderungen der Branche ganz genau. Wir haben weltweit Maschinen bei fast allen führenden Herstellern.
Das Fräsen von Lenkwellenzahnstangen bietet die beste Kombination aus Produktivität, Präzision, Flexibilität und Investition. Der Markt hat dies Jahr für Jahr bestätigt.
