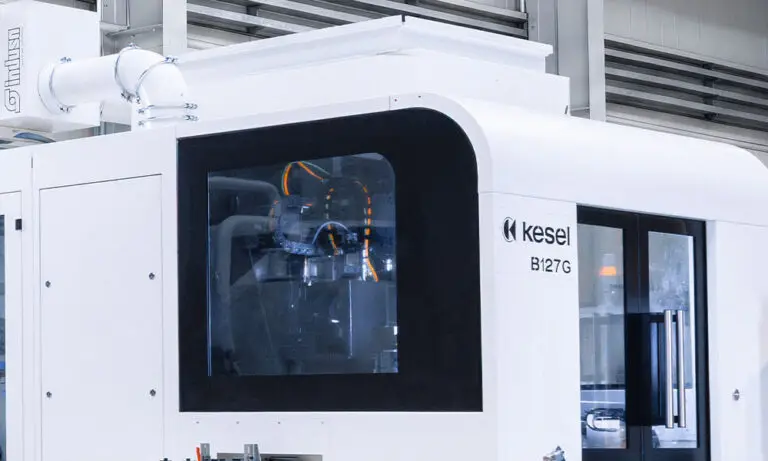

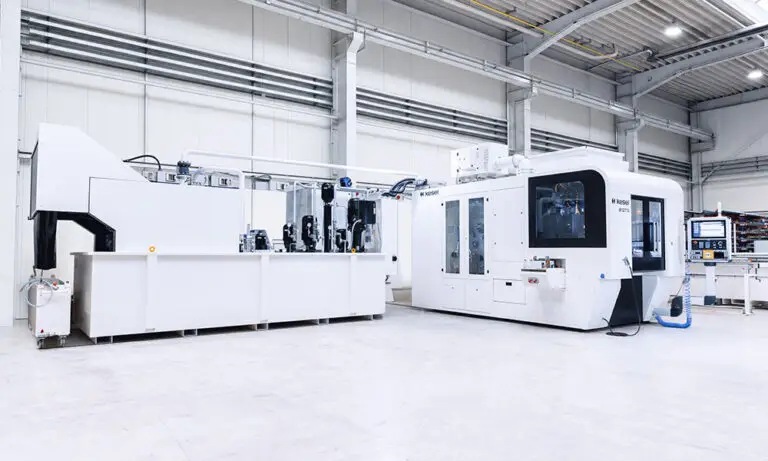

Hochleistungs-Sägebandschleifmaschine B127G
Die KESEL B127G ist die erste Sägebandschleifmaschine der Welt mit dem S84-Schleifkopf. Mit 84 kW Dauerleistung und bis zu 100 % mehr Produktivität gegenüber bestehenden Lösungen setzt sie den neuen Standard im Sägebandschleifen.
Mehr lesen
Leistungsstark. Innovativ. Eine Maschine wie keine andere. Die B127G verkörpert den Geist von Kesel und bietet Geschwindigkeit, Präzision und Produktivität mit der unglaublichen Leistung des branchenweit ersten S84 Schleifkopfes. Mit der B127G Sägebandschleifmaschine haben wir die Möglichkeiten in der Welt des Sägebandschleifens neu definiert.
Entwickelt, um Ihre Schleiferfahrungen an die Grenzen zu treiben. Die moderne und digitalisierte SINUMERIK ONE Bedienplattform der B127G schafft eine nahtlose und bahnbrechende Schnittstelle zwischen Mensch und Maschine und ermöglicht so nie dagewesene Ergebnisse. Das Herzstück der Maschine ist der leistungsstarke S84-Schleifkopf, mit dem die B127G große Bandpakete und anspruchsvollste Zahnprofile bearbeiten kann. Die Flexibilität und der Nutzen werden durch die optional erhältliche zweiachsige Abrichteinheit GP2 weiter gesteigert.
Die B127G ist so konzipiert, dass sie einfach zu bedienen ist und gleichzeitig eine maximale Performance liefert. Von unserem Ingenieurteam entwickelt, um Ihnen das volle Leistungspotential zur Verfügung zu stellen. Eine neue Ära beginnt. Gestalten Sie mit uns die Zukunft.
Spezifikationen
| Parameter | Wert |
| Verfahrbereiche | |
| X1-Achse (horizontal, Bandtransport) | 550 mm |
| Y1-Achse (vertikal, Zahnhöhe) | 225 mm |
| Z1-Achse (horizontal, Vorschub) | 465 mm |
| C-Achse (Drehachse Spanwinkel) | Schwenkbereich +2 bis -20° |
| LD-Achse (horizontal, Niederhalterantrieb) | 395 mm |
| Schleifkopf | |
| Leistung | 84 kW S1 |
| Typ | S84 |
| Verfahrbereiche Abrichteinheit | |
| X32-Achse (horizontal) | 140 mm |
| Y32-Achse (vertikal) | 105 mm |
| Verfahrbereich Kühlmittelnachführung | |
| Y33-Achse | 110 mm |
| Schleifscheibenaufnahme | Ø 152,4 mm / 6” |
| Schleifscheibenbreite max. | 127 mm |
| Schleifscheibendurchmesser max. | 400 mm |
| Schleifscheibendurchmesser min. | 270 mm |
| Steuerung | Siemens SINUMERIK ONE |
| Spannsystem | |
| Backenbreite | 300 mm |
| Mögliche Bandbreite | max. 125 mm |
| Spannweite | max. 60 mm |
| Kühlmittel und Spänemanagement | |
| Feinfilterung über | Endlosfilter |
| Füllmenge | 7.000 Liter |
| Integrierte Kühlmittelüberwachung | |
| Kühlschmierstoff | Schleiföl |
| Elektrische Anschlussdaten | |
| Stromanschluss Kühlmittelanlage | Nennstrom | 130 A |
| Stromanschluss Kühlmittelanlage | Spannung | 3 x 400 V |
| Stromanschluss Maschine | Nennstrom | 200 A |
| Stromanschluss Maschine | Spannung | 3 x 400 V |
| Maße und Gewicht | |
| Aufstellmaße | Ca. L: 6.920 x B: 10.500 x H: 3.200 m |
| Maschinengewicht | ca. 18.000 kg |
| Gewicht Kühlmittelanlage (unbefüllt) | 5.700 kg |
Optionen
- 2-Achsen Abrichteinheit
- Schleifscheiben- / Formrollen Wechselvorrichtung
- Zusätzliches Schleifzubehör: Schleifscheiben und zugehörige Spannflansche
- Zusätzliches Spannzubehör: Spannbacken und Bandauflagen
- Diverse Haspelanlagen-Varianten
Das macht die B127G aus

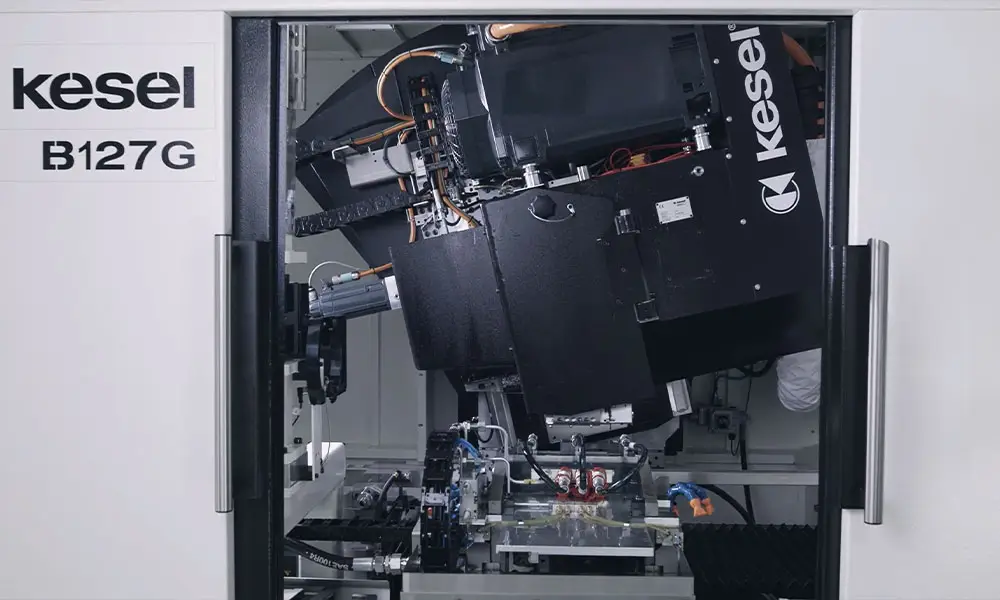

Schleifen
Der S84-Schleifkopf liefert maximale Leistung über die gesamte Breite der Schleiffläche von 127 mm. Mit einer integrierten und automatischen Auswuchteinheit ist der S84 nicht nur enorm leistungsfähig, sondern auch absolut präzise. Das neue kompakte Design wurde entwickelt, um den Wartungsaufwand zu minimieren und gleichzeitig die Positioniergenauigkeit noch weiter zu erhöhen.
Die Abrichtspindel des S84 sorgt für einen reduzierten Energieverbrauch beim Abrichten und behält dabei ihre marktführende Präzision bei. Mit Schleifscheiben bis zu einer maximalen Breite von 127 mm und einem Durchmesser von 400 mm bietet die B127G eine sehr hohe Produktivität bei gleichzeitiger Maximierung des nutzbaren Durchmessers der Schleifscheibe.

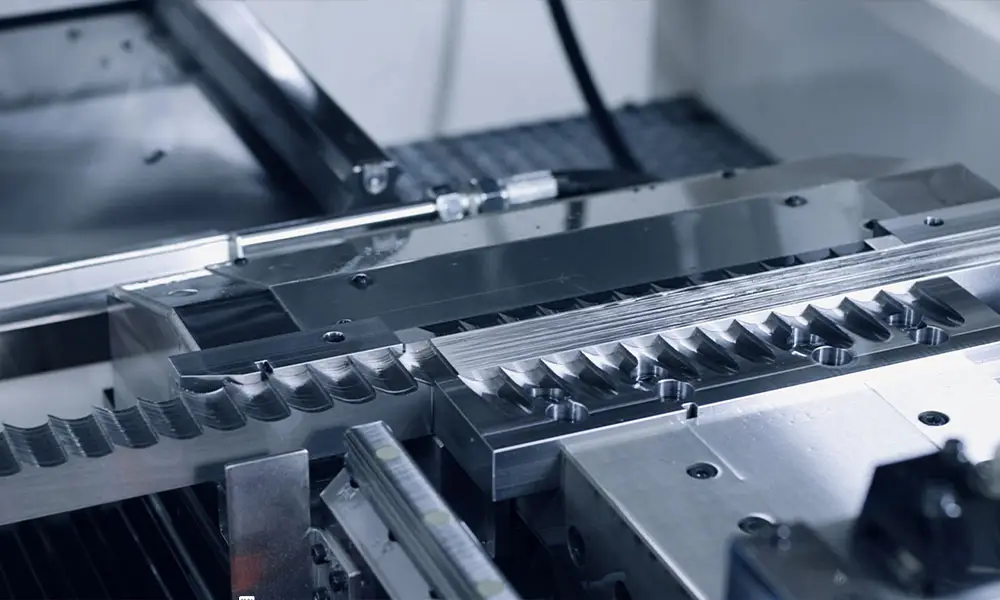

Bandvorschub und Transport
Das Bandvorschubsystem der B127G wurde entscheidend weiterentwickelt, um die Einsatzgeschwindigkeit zu erhöhen und den Materialverlust drastisch zu reduzieren. Neu gestaltete Führungen und ein pneumatischer Bandpakethalter sorgen für einen schnellen und effektiven Bandwechsel.
Das verlustfreie Vorschubsystem, das serienmäßig bei der B127G enthalten ist, stellt sicher, dass das Schleifen bereits mit dem ersten Millimeter Bandmaterial beginnt. Für Unternehmen, die auf Nachhaltigkeit achten, leistet die B127G einen wichtigen Beitrag zu einer verantwortungsvolleren Produktion.

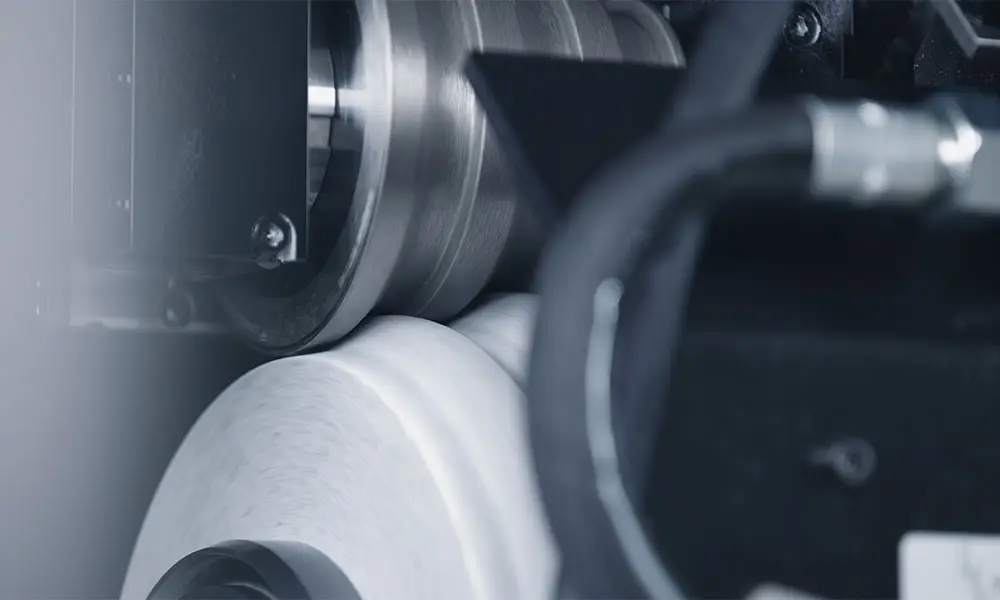

Abrichten
Absolute Flexibilität und Präzision. Unsere standardmäßige einachsige Abrichteinheit ermöglicht das sekundenschnelle Profilieren von Schleifscheiben mit vollständiger Kontrolle über alle kritischen Leistungsparameter. Alternativ ermöglicht das GP2-System das ein- und zweiachsige Abrichten und bietet damit eine unschätzbare, zusätzliche Möglichkeit.

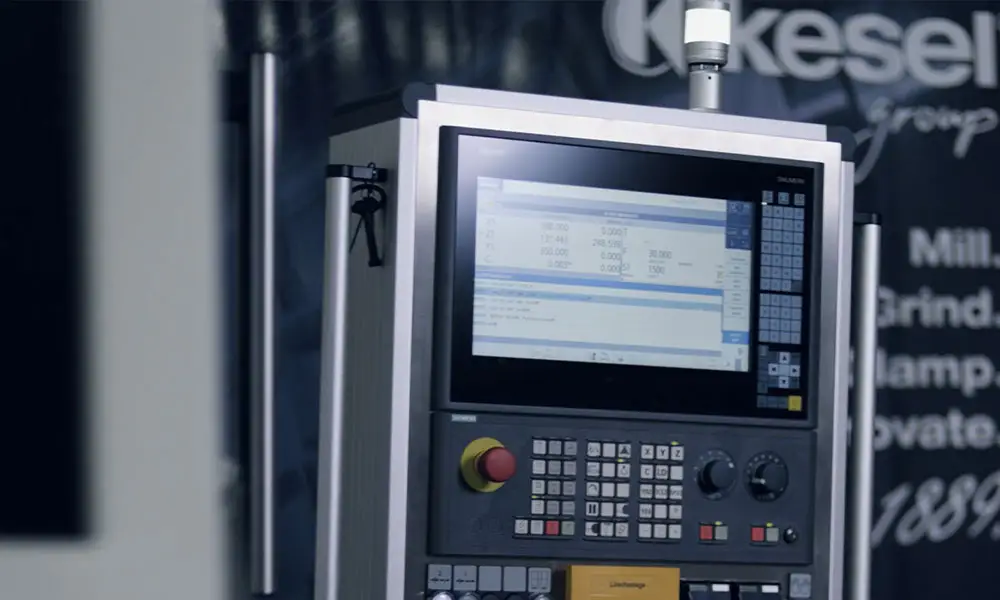

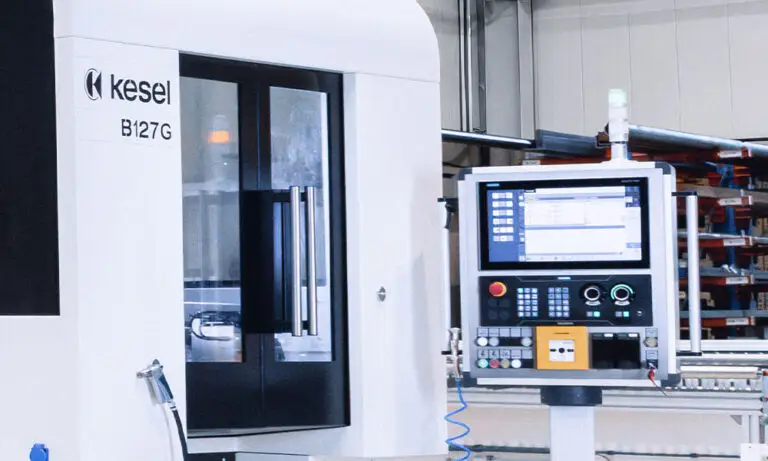

Steuerung
Die B127G läuft mit dem SINUMERIK ONE System von Siemens, einem hochleistungsfähigen Betriebssystem mit modernsten Mikroprozessoren. Das Ergebnis? Maximale Geschwindigkeit kombiniert mit einer perfekt abgestimmten CNC-Bedienung, auch bei hoher Belastung. Der Einsatz der SPS SIMATIC S7-1500 PLC reduziert die Nebenzeiten an der Maschine und bietet die besten Voraussetzungen für die Einbindung der B127G in übergeordnete Automatisierungssysteme.

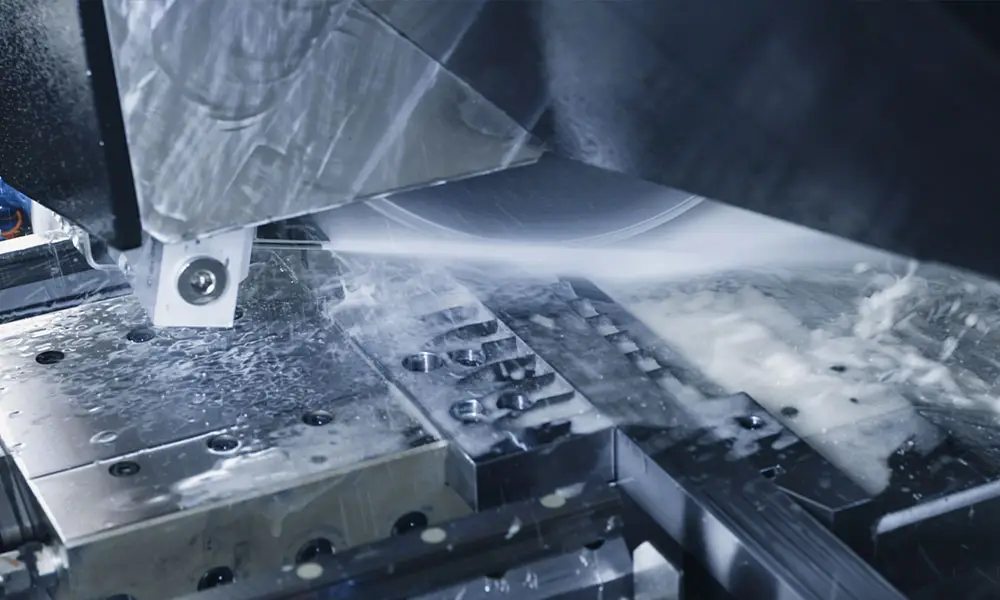

Kühlmittel- und Filtrationsmanagement
Das intelligente Kühlmittelmanagementsystem das mit der B127G geliefert wird, arbeitet vollautomatisch und erhöht die Betriebseffizienz. Kühlmittelmengen und -drücke werden über die Steuerung der Kühlmitteleinheit kontinuierlich überwacht und sichergestellt. Komplexere Kühlmittelanwendungen, wie z. B. Volumen- und Druckänderungen beim Schruppen und Schlichten, können ebenfalls sehr einfach programmiert und angepasst werden.
FAQ – häufige Fragen
Die Sägebandschleifmaschine B127G ist in der Lage, ein breites Spektrum an Kohlenstoff- und Bi-Metall-Bandmaterialien zu schleifen, sowie auch das Trägermaterial für hartmetallbestückte Sägebänder.
Ja! Die Sägebandschleifmaschine B127G kann alle Bandsägeprodukte herstellen, die aus einem Bandmaterial gefertigt werden. Dazu gehören Stichsägeblätter, Säbelsägeblätter und Multitools sowie alle Arten von Sägebändern.
Ja, das tun wir! Wir entsenden unsere hochqualifizierten Ingenieure nicht nur in die ganze Welt, sondern haben auch regionale Servicestandorte in Deutschland, den USA und China.
Neben der Sägebandschleifmaschine B127G haben wir auch Fräsmaschinen, Schränkmaschinen, Richtmaschinen und Haspelanlagen für den Einsatz in der Sägebandherstellung.
Beim zweiachsigen Abrichten mit dem Diamantrad können Werkzeugengpässe perfekt überbrückt werden. Zudem bietet das System die Möglichkeit des Prototypings. Das einachsige Abrichten mittels Formrolle eignet sich für die Massenproduktion, da der Prozess des Abrichtens schneller durchgeführt werden kann.
