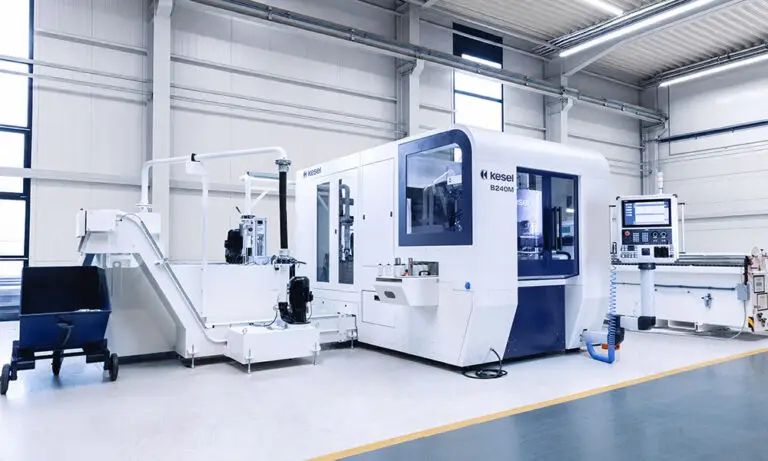

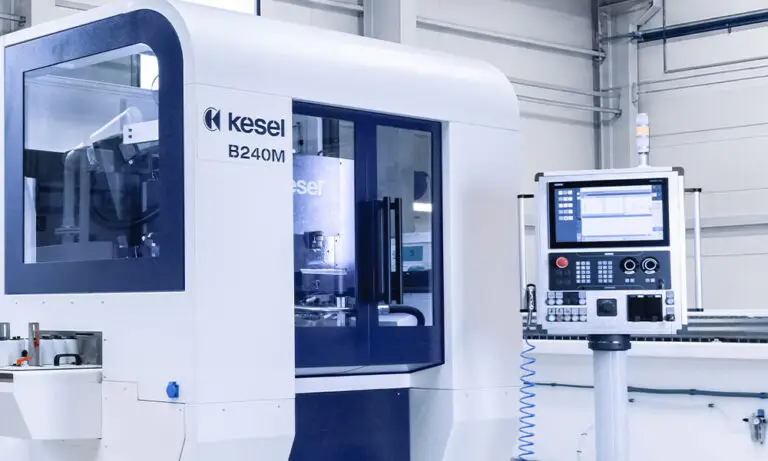

CNC Sägebandfräs-maschine B240M
Die KESEL B240M ist die meistverkaufte Sägebandfräsmaschine von KESEL und das aus gutem Grund. Weltweite Marktführer wie Röntgen, WESPA, Benxi und Bichamp setzen auf die B240M, wenn es um maximalen Durchsatz bei konstant hoher Qualität geht.
Mehr lesen
Die erste Maschine der neuen B-Serie baut auf dem globalen Erfolg der FS 2500 auf und definiert das Leistungsniveau neu. Das Herzstück: ein Maschinenbett aus Stahlhülle gefüllt mit Spezialbeton – eine Hybridlösung, die für maximale Steifigkeit und Dämpfung sorgt und die gleichmäßigste Fräsleistung ermöglicht, die je in der Sägebandproduktion erreicht wurde.
Die KESEL B240M fräst Kohlenstoff-, Bi-Metall- und hartmetallbestückte Trägermaterialien. Standardmäßig mit 240-mm-Fräsern. Bandbreiten bis 125 mm. Das gesamte Spektrum von 32 bis 0,5 ZpZ.
Mehr Meter. Mehr Profit. Mehr Verlässlichkeit.
Spezifikationen
| Parameter | Wert |
| Fräskopf | |
| Drehachse/Spanwinkel | Schwenkbereich von +2° bis -20° |
| Drehzahl | max. 450 U/min, stufenlos regelbar |
| Fräsdornaufnahme | HSK-125B DIN 69893 |
| Fräserbreite max. | 240 mm abhängig von Konuswinkel Fräser/Spanwinkel Säge (Auf Wunsch technische Unterstützung bei der Fräserauslegung) |
| Fräserdurchmesser max. | 310 mm (abhängig von Konuswinkel Fräser/Spanwinkel Säge) |
| Fräserdurchmesser min. | 170 mm + 2 x Frästiefe |
| Leistung | 45 kW S6 40% |
| Typ | F1-HSK, Getriebe mit hoher Antriebsleistung |
| Steuerung | Siemens SINUMERIK ONE |

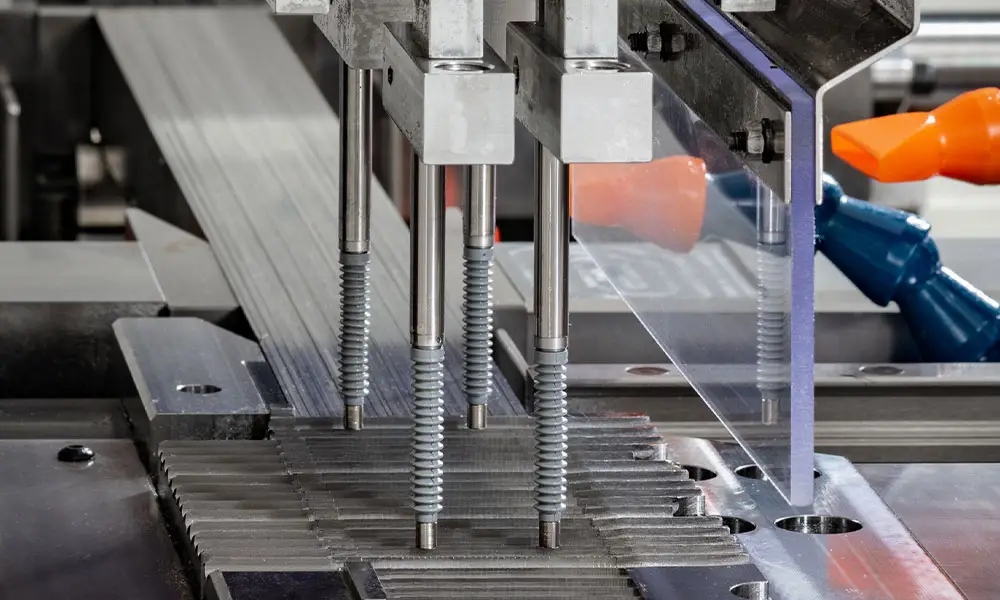

| Spannsystem | |
| Beschreibung | Neues Spannsystem mit 40 % reduziertem Hochgehverhalten der beweglichen Spannbacke und einer längeren Lebensdauer. |
| Mögliche Bandbreite | bis zu 125 mm |
| Spannweite | max. 60 mm |
| Bandführung und Fräsbeilage | Verlustfreier automatischer Bandeinzug inklusive vertikale und horizontale Verstellbarkeit; Elektromotorischer Fräsbeilagenantrieb |
| Kühlmittel und Spänemanagement | |
| Feinfilterung | über Magnetfilterwalze |
| Füllmenge | 2.500 Liter |
| Kühlschmierstoff | Emulsion |
| Elektrische Anschlussdaten | |
| Spannung | 3 x 400 V |
| Stromstärke | 60 A |
| Maße und Gewicht | |
| Aufstellmaße | Länge 7.600 x Tiefe 5.700 x Höhe 2.545 mm |
| Maschinengewicht | ca. 16.000 kg (Maschine inkl. Schaltschrank) |
Optionen
- Haspelanlagen
- Fräserwechselvorrichtung
- Fräser Hochdruckreinigung
- Zahnspitzenhöhenüberwachung
- Feinfilteranlage
- Kundenbedienoberfläche mit Masken und direkter Eingabe der Parameter
- Zusätzliches Fräszubehör
- Zusätzliche Spannausrüstung
Das macht die B240M aus
Maschinensteifigkeit
Maschinenbett und Vorschubschlitten aus Stahl-Beton-Hybridkonstruktion. Maximale Dämpfung, minimale Vibration, für die hochwertigste Fräsleistung auf dem Markt.

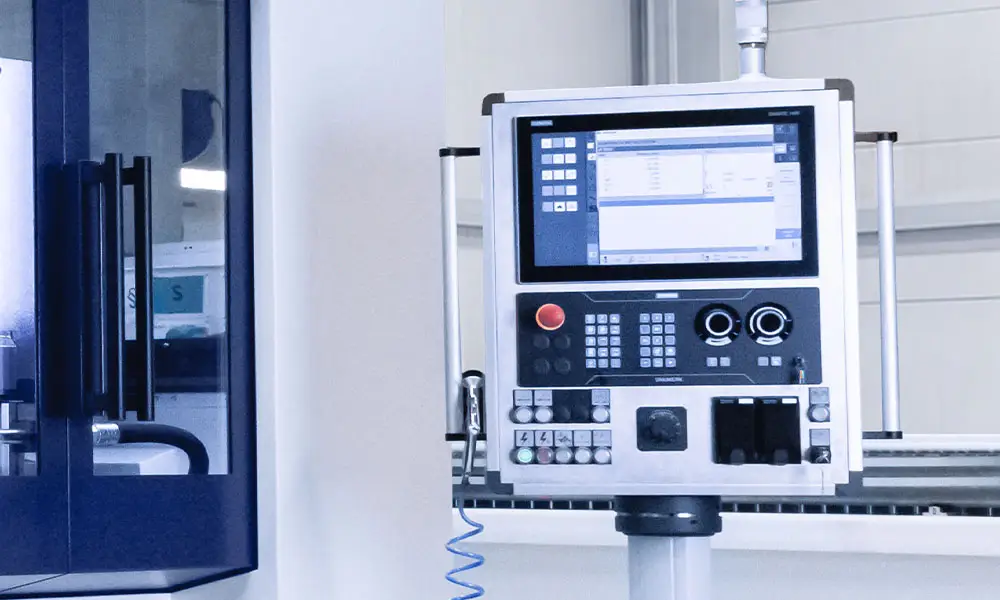

Siemens SINUMERIK ONE
Die modernste CNC-Steuerung der Industrie, direkt integriert am Bedienpult mit Hydrauliksteuerung. Vollständige NC-Programmierung, automatischer Arbeitsablauf.
Verlustfreier Bandeinzug
Fräsen beginnt ab dem ersten Millimeter. Deutlich weniger Materialverlust und ein konkreter Beitrag zur ressourcenschonenderen Produktion.
Spänemanagement
2.500 Liter Kühlmittelvolumen. Ausgelegt für Emulsion und Öl. Eine Vlies-Feinfilteranlage ist optional verfügbar für eine noch bessere Oberflächengüte.

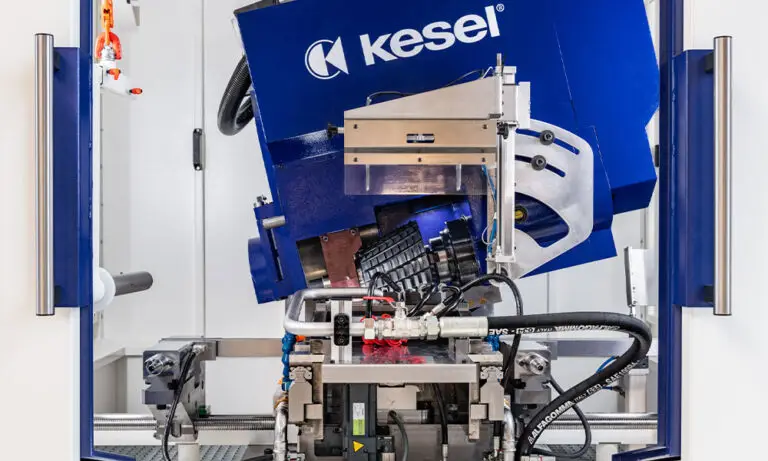

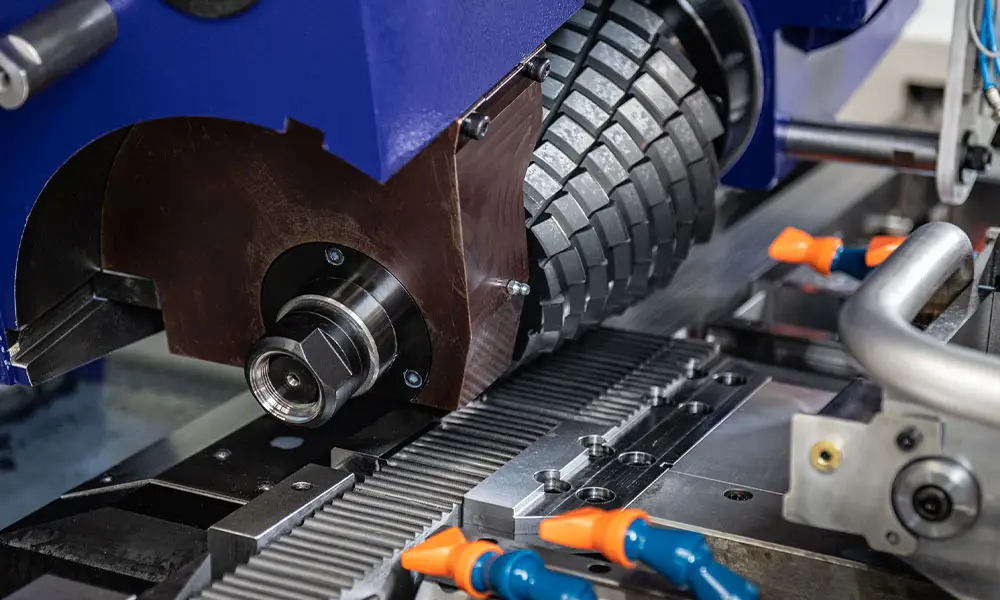

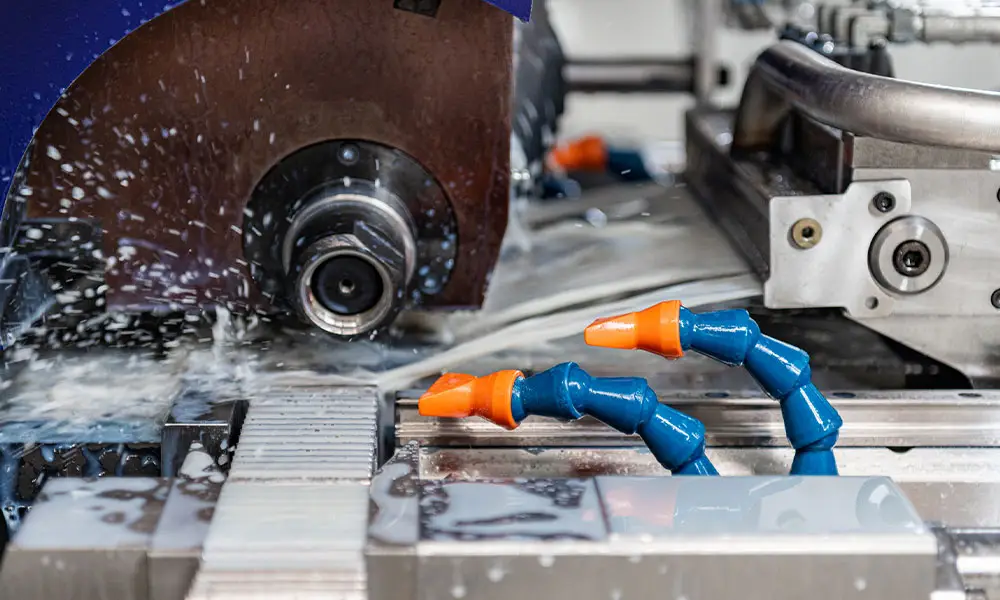

Fräskopf F1-HSK
Spielfreie Antriebe, 45 kW, bis 450 U/min stufenlos regelbar. Der ruhigste Fräsprozess in der Geschichte der Sägebandherstellung, bei maximaler Werkzeugstandzeit.
FAQ – häufige Fragen
Die B240M fräst Kohlenstoff-, Bi-Metall- und hartmetallbestückte Trägermaterialien für Sägebänder – das gesamte Spektrum von 0,5 bis 32 Zähnen pro Zoll.
Bis zu 425 Meter pro Stunde - 2,55 Millionen Meter pro Jahr - unter regulären Produktionsbedingungen.
Bandbreiten bis 125 mm, Bandpaketbreiten bis 60 mm.
Siemens SINUMERIK ONE – die modernste CNC-Steuerung der Industrie, mit integrierter Hydrauliksteuerung am Bedienpult.
Die FS 1500 ist die kompakte Variante für Bandbreiten bis 80 mm und kleinere Produktionsmengen. Die B240M ist für Großproduzenten ausgelegt, die maximalen Durchsatz und höchste Bandbreiten brauchen.
Ca. 16.000 kg, Aufstellmaß: Länge 7.600 x Tiefe 5.700 x Höhe 2.545 mm.
