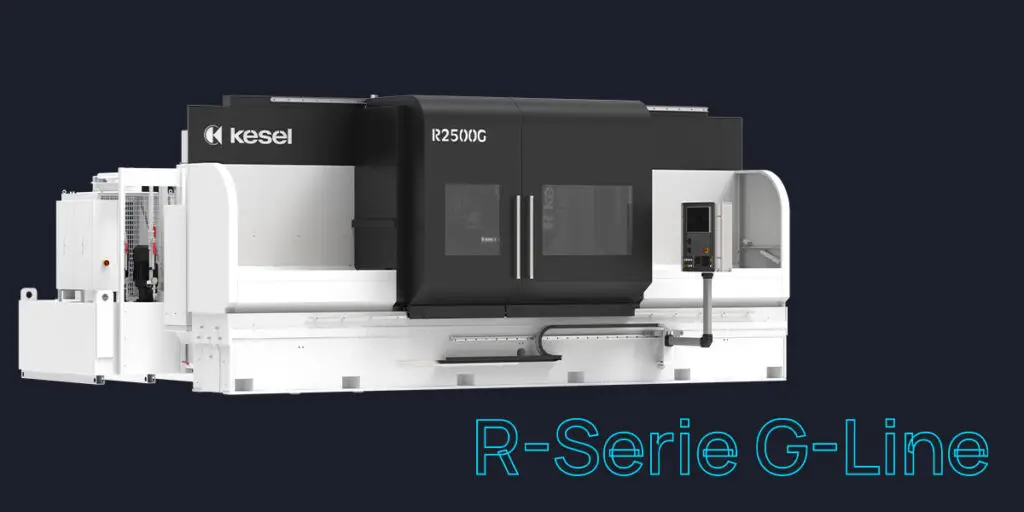

CNC Zahnstangen-Schleifmaschine R-Serie
Die KESEL R-Serie G-Line ist die erste Zahnstangenschleifmaschine der Welt mit dem X2T-Doppeltischsystem. Simultanes Rüsten und Schleifen steigert die Produktivität um bis zu 2,7 — bei branchenführender Maßgenauigkeit und voller Automatisierungsfähigkeit.
Mehr lesen
Mit einem komplett neuen Design und einer umfassend optimierten Hochleistungstechnologie setzen die Schleifmaschinen der R-Serie von Kesel einen neuen Standard im hochqualitativen und hochproduktiven Zahnstangen- und Profilschleifen. Vom neu entwickelten Schleifkopf bis hin zum überarbeiteten Kühlmittel- und Spänemanagementsystem liefern die Maschinen der R-Serie sowohl branchenführende Maßgenauigkeiten als auch unschlagbare Oberflächenqualitäten.
Sie suchen nach noch mehr Produktivität? Das weltweit erste X2T-Doppeltischsystem, ein integriertes Späneabsaugsystem und die Möglichkeit, die Maschine vollständig zu automatisieren, sorgen dafür, dass es mehrere Optionen und Methoden gibt, um einen gewinnbringenden Wettbewerbsvorteil zu erzielen.
Die Schleifmaschinen der R-Serie von Kesel. Die nächste Generation des Zahnstangen- und Profilschleifens.
Spezifikationen
| Parameter | Wert |
| Arbeitsbereich | |
| Aufspannbereich | 1 Tisch: 470 x 2.510 mm; 2 Tische: 470 x 1.250 mm (2 x) |
| B-Achse (Schwenkachse/Schrägverzahnung) | +/- 25° |
| Tischsystem | Tisch 1 und Tisch 2 sind gekoppelt und werden mit zwei Linearantrieben angetrieben; alternativ können Tisch 1 und Tisch 2 unabhängig voneinander mit zwei Antrieben pro Tisch verfahren werden. |
| X1-Achse (horizontal, Tisch 1) | 1 Tisch: 2.940 mm; 2 Tische: +/- 800 mm |
| X2-Achse (horizontal, Tisch 2) | 2 Tische: +/- 800 mm |
| Y-Achse (Schleifkopf, vertikale Achse) | 290 mm |
| Z-Achse (Vorschubachse, horizontal) | 600 mm |
| Verfahrbereiche Abrichteinheit | |
| X3-Achse (horizontal) | 140 mm |
| Schleifkopf | |
| Schleifscheibenbreite max. | 127 mm |
| Schleifscheibendurchmesser max. | 400 mm |
| Schleifscheibendurchmesser min. | 243 mm |
| Typ | S98 |
| Steuerung | Siemens SINUMERIK ONE |
| Spannsystem | Magnetspannplatte, alternativ hydraulische Spannvorrichtung |
| Qualität | Erreichbare Verzahnungsqualität nach DIN 3962 Teil 1: Q5 |
| Kühlmittel und Spänemanagement | |
| Feinfilterung über | Bandfiltervlies |
| Füllmenge | 6.500 Liter |
| Integrierte Kühlmittelüberwachung | |
| Kühlschmierstoff | Emulsion |
| Elektrische Anschlussdaten | |
| Stromanschluss Kühlmittelanlage | Nennstrom | 130 A |
| Stromanschluss Kühlmittelanlage | Spannung | 3 x 400 V |
| Stromanschluss Maschine | Nennstrom | 200 A |
| Stromanschluss Maschine | Spannung | 3 x 400 V |
| Maße und Gewicht | |
| Aufstellmaße | ca. L: 6.850 x B: 7.500 x H: 3.216 mm |
| Maschinengewicht | ca. 28.500 kg |
Optionen
- X2T-Doppeltischsystem
- Schleifscheibenwechselvorrichtung
- SW3K Späneabsauganlage
- Automation mit Roboterzellen
Das macht die R-Serie G-Line aus
Schleifen

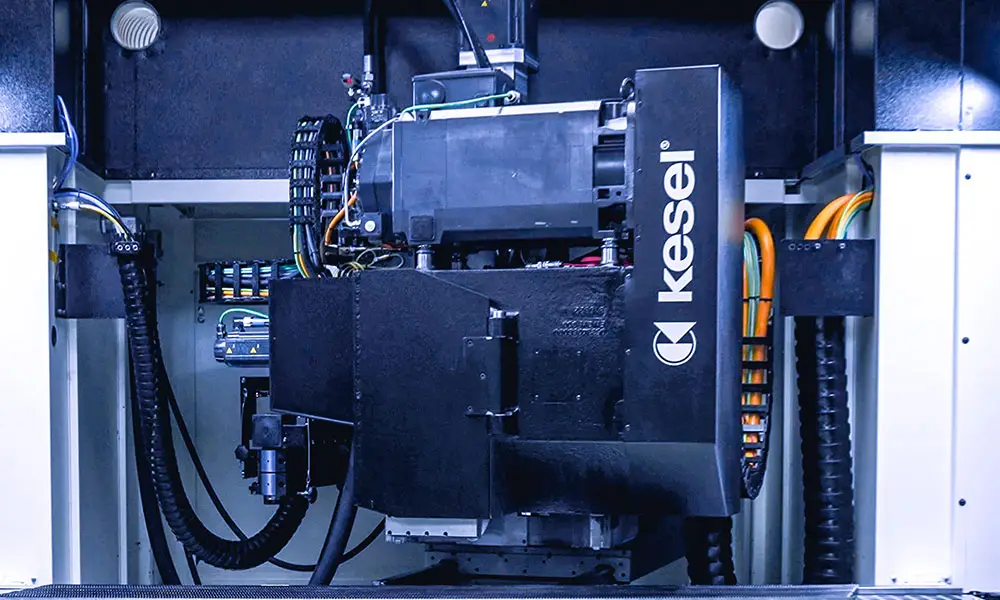

Der Schleifkopf S98 liefert maximale Leistung über die gesamte Breite der Schleifscheibe von bis zu 127 mm. Mit einer integrierten und automatischen Auswuchteinheit ist der S98 nicht nur enorm leistungsstark, sondern auch absolut präzise. Das neue kompakte Design wurde entwickelt, um den Wartungsaufwand zu minimieren und gleichzeitig die Positioniergenauigkeit zu erhöhen.
Die luftgekühlte Abrichtspindel des S98 sorgt für einen geringeren Energieverbrauch beim Abrichten und behält dabei ihre marktführende Präzision. Mit Schleifscheiben bis zu einer maximalen Breite von 127 mm und einem Durchmesser von bis zu 400 mm bietet die R-Serie eine sehr hohe Produktivität bei gleichzeitiger Maximierung des nutzbaren Durchmessers der Scheibe.
X2T-Doppeltischsystem

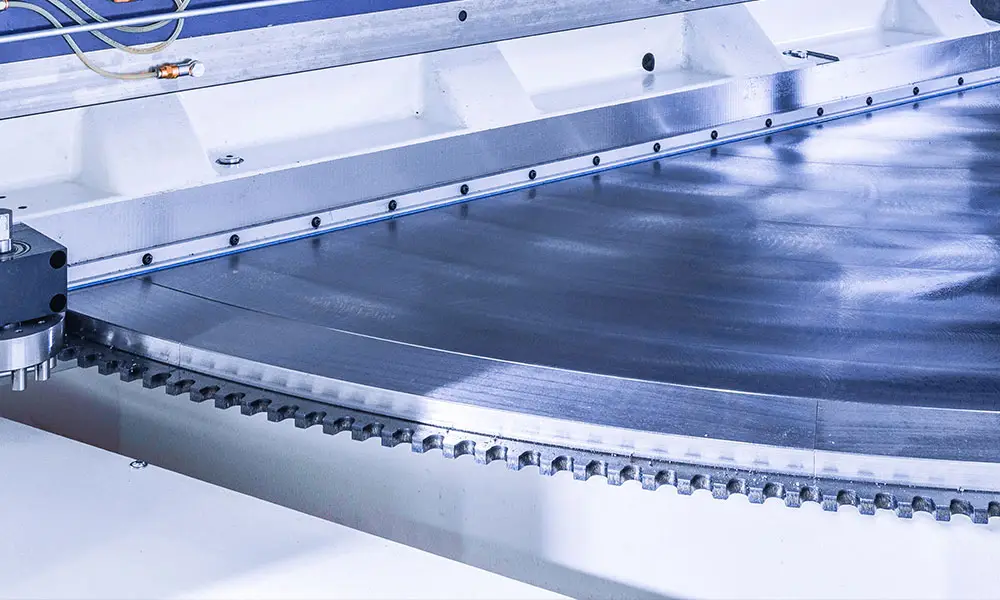

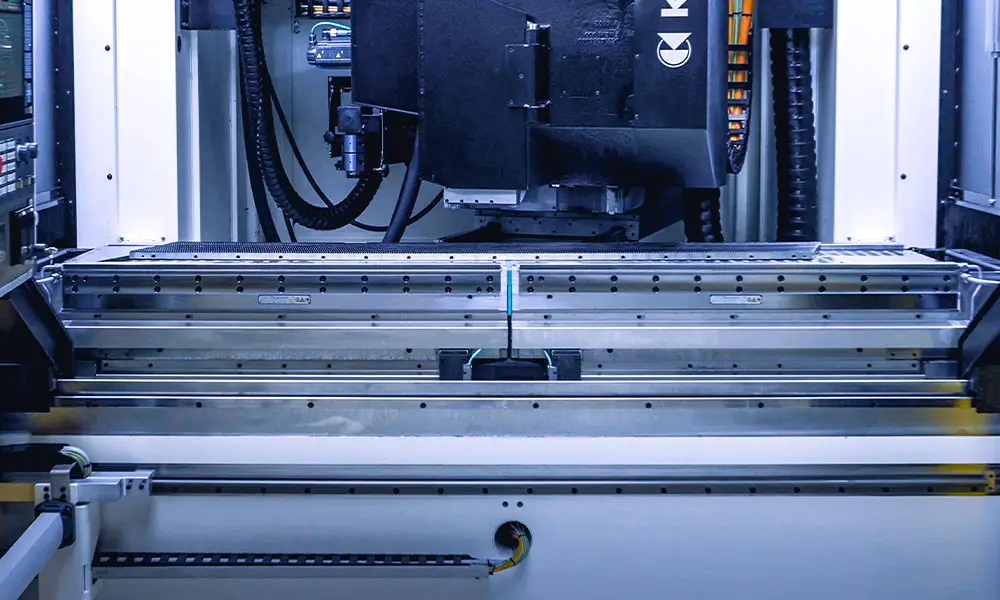

Neben der klassischen Ein-Tisch-Ausführung ist die R-Serie auch mit dem weltweit ersten X2T-Doppeltischsystem erhältlich. Das X2T-System besteht aus zwei Tischen, von denen jeder die Hälfte der maximalen Länge der Maschine aufnehmen kann. Mit diesem System kann ein Tisch bearbeitet werden, während zeitgleich der zweite Tisch be- und entladen wird. Das Ergebnis ist eine bis zu 2,7-fache Steigerung der Produktivität! Und sollte die maximale Schleiflänge der Maschine benötigt werden, können die Tische in weniger als 3 Minuten gekoppelt werden – für ultimative Fertigungsflexibilität.
B-Achse
Wahlweise als manuelle oder vollautomatische Achse erhältlich und verfügt über einen Schwenkbereich von +/- 25°, der das Schleifen des gesamten Spektrums an Zahnstangen ermöglicht.
Kühlmittel- und Filtrationsmanagement

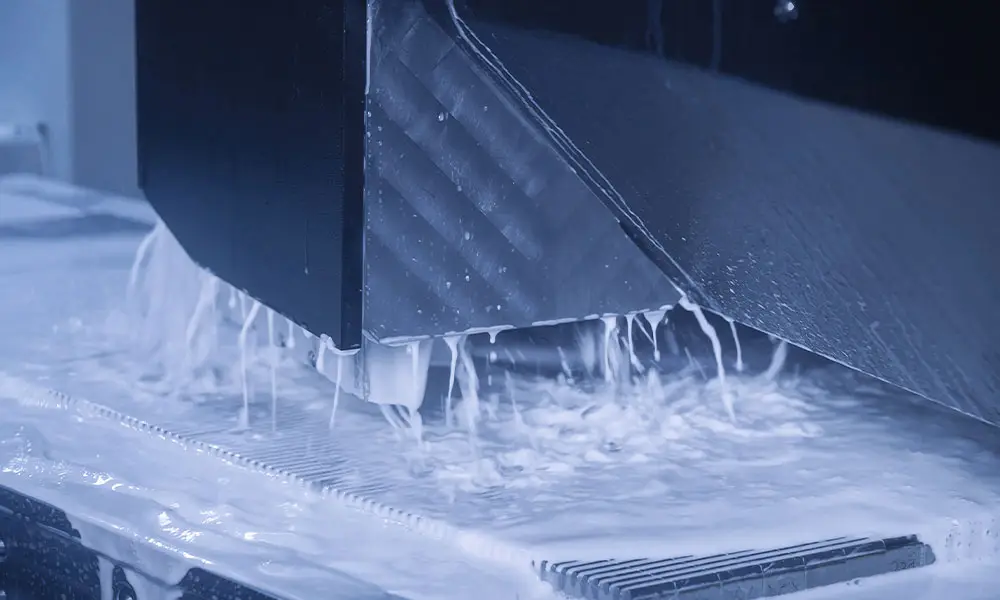

Das intelligente Kühlmittelmanagementsystem das mit den Maschinen der R-Serie geliefert wird, arbeitet vollautomatisch und erhöht die Betriebseffizienz. Kühlmittelmengen und -drücke werden über die Steuerung kontinuierlich überwacht und gehalten. Komplexere Kühlmittelanwendungen, wie z. B. Volumen- und Druckänderungen beim Schruppen und Schlichten, können ebenfalls sehr einfach programmiert werden.
Automatisierung

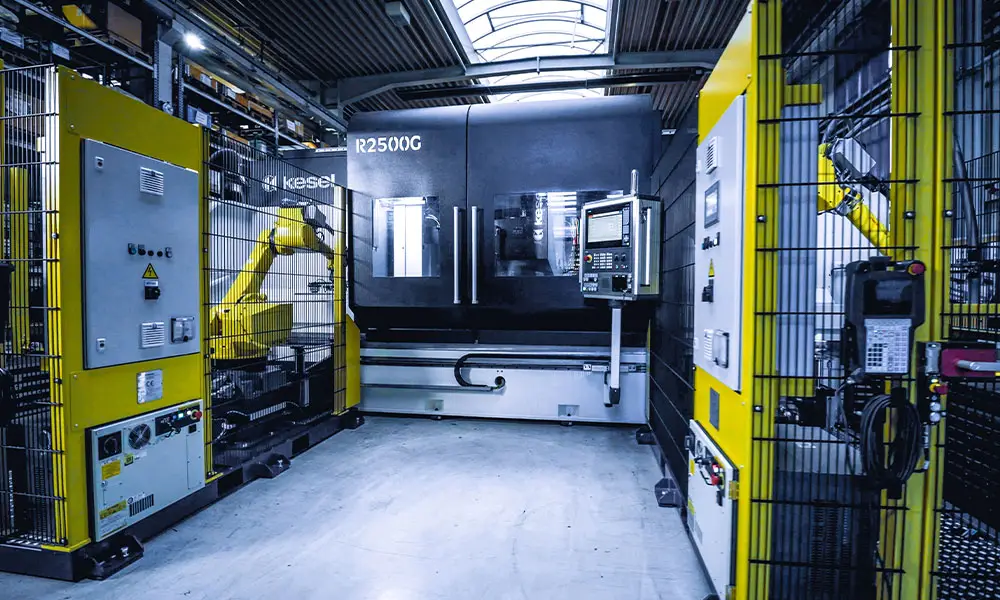

Alle Modelle der R-Serie können mit vollautomatischen Be- und Entladezellen geliefert werden, um einen reibungslosen Maschinenbetrieb mit minimalem Bedienereinfluss zu ermöglichen. Mit einem integrierten Reinigungssystem und Magazinen für einen einfachen und schnellen Material Zu- und Abgang ist die Automatisierung der R-Serie die perfekte Lösung zur Maximierung des ROI.
FAQ – häufige Fragen
Wir bieten eine maximale Aufspannfläche von bis zu 400 mm. In Abhängigkeit der Werkstückabmessung können dann entsprechend viele Zahnstangen im Paket gespannt und bearbeitet werden. Als Beispiel: Bei einem Werkstück mit einer Breite von 19 mm sind es 21 Zahnstangen im Paket.
Die Zahnstangenschleifmaschinen der R-Serie G-Line sind in der Lage, Zahnstangen nach DIN Q5 zu schleifen. Wir bieten mehrere Einstellungsoptionen an, damit Sie die Maschinenkonfiguration erhalten, die den Anforderungen Ihres Marktes entspricht.
Ja. Wie bei allen Maschinen, die wir herstellen, halten wir es für ebenso wichtig, dass sie über perfekt aufeinander abgestimmte Kühlmittel- und Spänemanagementsysteme verfügen. Das mit den Zahnstangenschleifmaschinen der R-Serie G-Line gelieferte System erzeugt Volumen und Druck genau dort, wo es benötigt wird.
Die Zahnstangenschleifmaschinen der R-Serie G-Line werden mit einer integrierten 2-Achsen-Diamantabrichtscheibe geliefert. Für Module über 14 bieten wir auch ein tischbasiertes Abrichtwerkzeug zum Schleifen größerer Module an.
Die Zahnstangenschleifmaschinen der R-Serie G-Line können mit einer vollautomatischen Be- und Entladezelle geliefert werden. Ebenso wie die Beladung des Materials sorgt die Automatisierung dafür, dass das Spannsystem jederzeit frei von Spänen bleibt.
Neben der konventionellen Ein-Tisch-Konfiguration sind die Zahnstangenschleifmaschinen der R-Serie G-Line auch mit dem X2T-Doppeltischsystem erhältlich. Dadurch können die Bearbeitungszeiten erheblich verkürzt und die Produktivität um mehr als das Doppelte gesteigert werden.
