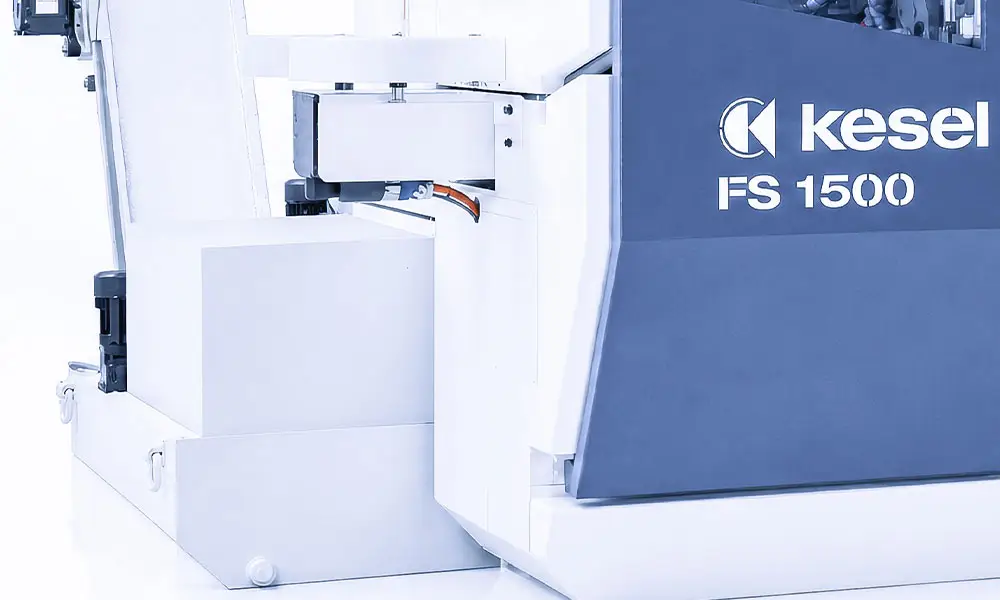

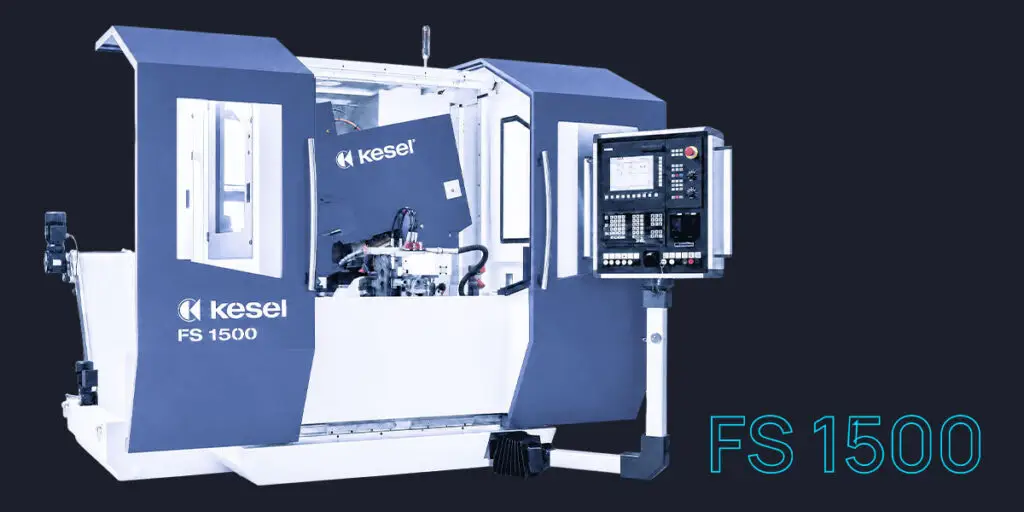

CNC Sägeband-fräsmaschine FS 1500
Die KESEL FS-1500 ist die kompakte Sägebandfräsmaschine von KESEL für Bandbreiten bis 80 mm. Mit 43 kW Antriebsleistung, vollständig geschlossener Kabine und Siemens SINUMERIK ONE Steuerung liefert sie KESEL-Qualität auf kleinstem Raum.
Mehr lesen
Die neue FS-1500 ist eine sehr produktive Maschine der unser jahrzehntelanges Know-how in der Herstellung von Spezialfräsmaschinen zugrunde liegt. Die Maschine ist mit der hochwertigen Siemens SINUMERIK ONE Steuerung sowie Siemens Antrieben ausgestattet und dient der wirtschaftlichen Verzahnung von Kohlenstoff- und Bimetallbändern bis zu einer Bandbreite von 80 mm und einem Verzahnungsbereich von 32 – 1,4 Zähnen pro Zoll.
Die komplett geschlossene Kabine bietet jeden Aspekt hinsichtlich Sicherheit, geringer Geräuschemission und Sauberkeit des Fertigungsbereiches. Mit dem zusätzlich verstärkten Maschinenfuss ist die FS-1500 in der Lage anspruchsvolle Profile mit geringen Zykluszeiten zu fräsen.
Für den Bandtransport vor und nach der Maschine bieten wir vertikale und horizontale Haspelanlagen an. Hier gibt es eine Vielzahl an Möglichkeiten kundenspezifischer Anpassungen.
Spezifikationen
| Parameter | Wert |
| Fräskopf | |
| Drehachse / Spanwinkel | Schwenkbereich bis 20° |
| Drehzahl | max. 315 U/min, stufenlos regelbar |
| Fräsdornaufnahme | SK 50 |
| Fräserbreite max. | 200 mm (abhängig von Konuswinkel Fräser / Spanwinkel Säge) |
| Fräserdurchmesser max. | 250 mm (abhängig von Konuswinkel Fräser / Spanwinkel Säge) |
| Fräserdurchmesser min. | 128 mm + 2 x Frästiefe + 5 mm Sicherheit + Nachschliff (gemäß Fräserhersteller) |
| Leistung | 43 kW S6 40% |
| Typ | F 55.4, Getriebe mit hoher Antriebsleistung |
| Steuerung | Siemens SINUMERIK ONE |
| Spannsystem | |
| Beschreibung | Hydraulische Hochdruckspanneinheit mit Bandniederhalter |
| Spannweite | max. 60 mm |
| Bandführung und Fräsbeilage | Vertikale und horizontale Verstellbarkeit; Elektromotorischer Fräsbeilagenantrieb |
| Kühlmittel und Spänemanagement | |
| Feinfilterung | über Magnetfilterwalze |
| Füllmenge | 390 Liter |
| Kühlschmierstoff | Öl / Emulsion |
| Elektrische Anschlussdaten | |
| Spannung | 3 x 400 V |
| Stromstärke | 80 A |
| Maße und Gewicht | |
| Aufstellmaße | Länge 5.200 x Tiefe 2.900 x Höhe 2.700 mm |
| Maschinengewicht | ca. 6.700 kg (Maschine inkl. Schaltschrank) |
Optionen
- Zusätzliches Fräszubehör
- Zusätzliche Spannausrüstung
- Haspelanlage
- Fräserwechselvorrichtung
Das macht die FS 1500 aus

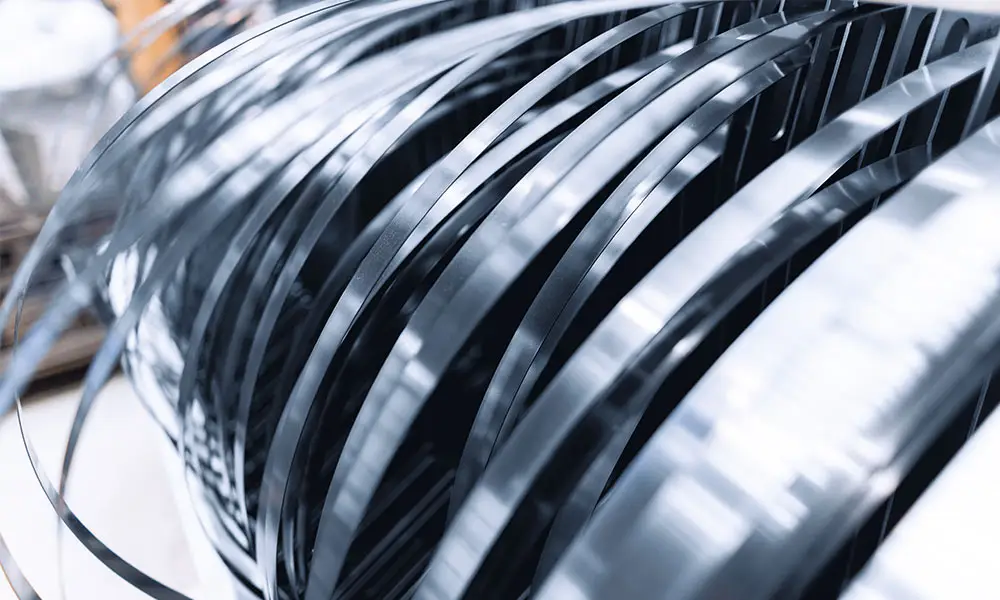

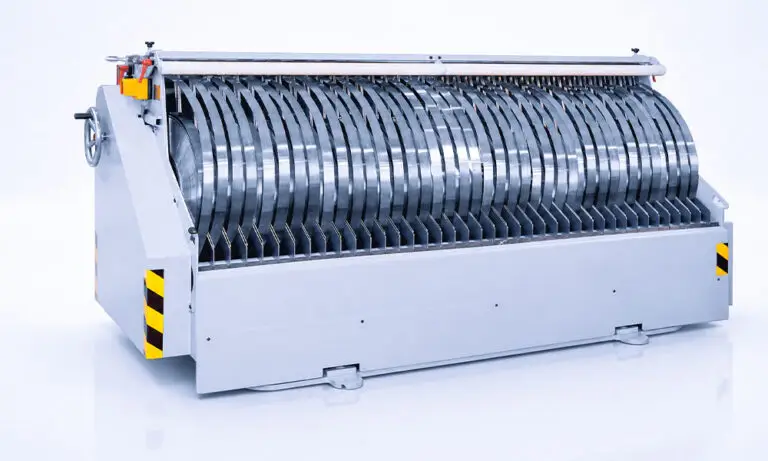

Haspelanlagen von Kesel
In den Abwickelhaspeln werden die unverzahnten Stahlbänder deponiert. Es können bis zu 52 Bänder aufgenommen werden. Durch die variable Verstellmöglichkeit für die Abstände der Bandeinlegestationen reduziert sich der Umrüstaufwand auf ein Minimum und Bandbeschädigungen werden vermieden.
Neben den Abwickelstationen sind auch Aufwickel-Lösungen in vertikalen- und horizontalen Ausführungen verfügbar.

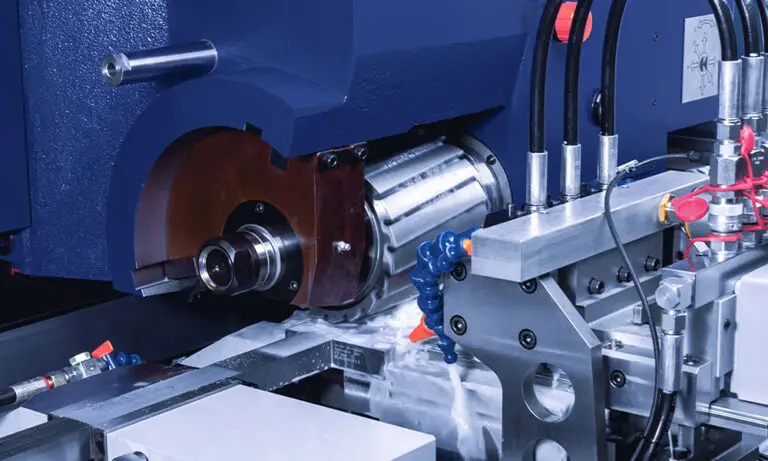

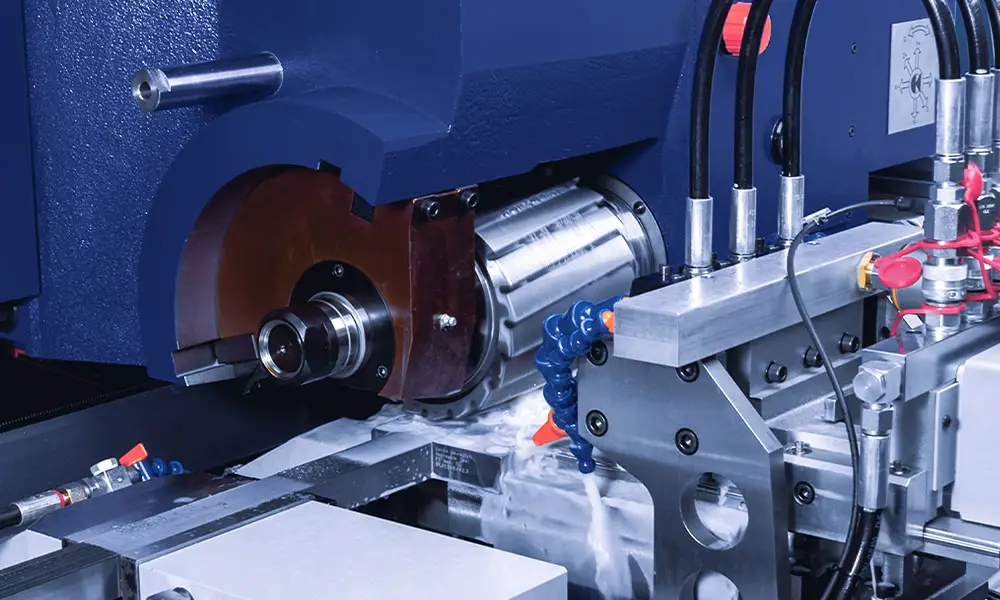

Fräsen
Durch hochpräzise Maschinenbaukomponenten und das eigens für diesen Zweck ausgelegte Getriebe werden hinsichtlich Laufruhe und Sägezahnqualität beste Ergebnisse erzielt. Die Kesel Fräsmaschinen können im Gleich- und Gegenlaufverfahren arbeiten.
Steuerung
Die Siemens SINUMERIK ONE Steuerung erlaubt vollständige, flexible Gestaltung der NC-Programme und ermöglicht einen automischen Arbeitsablauf.
Magnetfilterwalze
Als Kühlschmierstoff kann sowohl Emulsion als auch Öl verwendet werden. Über das Kühlmittel werden die Späne abtransportiert. Eine Magnetwalze übernimmt die Reinigung. Die Entsorgung der anfallenden Späne erfolgt über einen Magnetbandförderer in einen Spänecontainer.

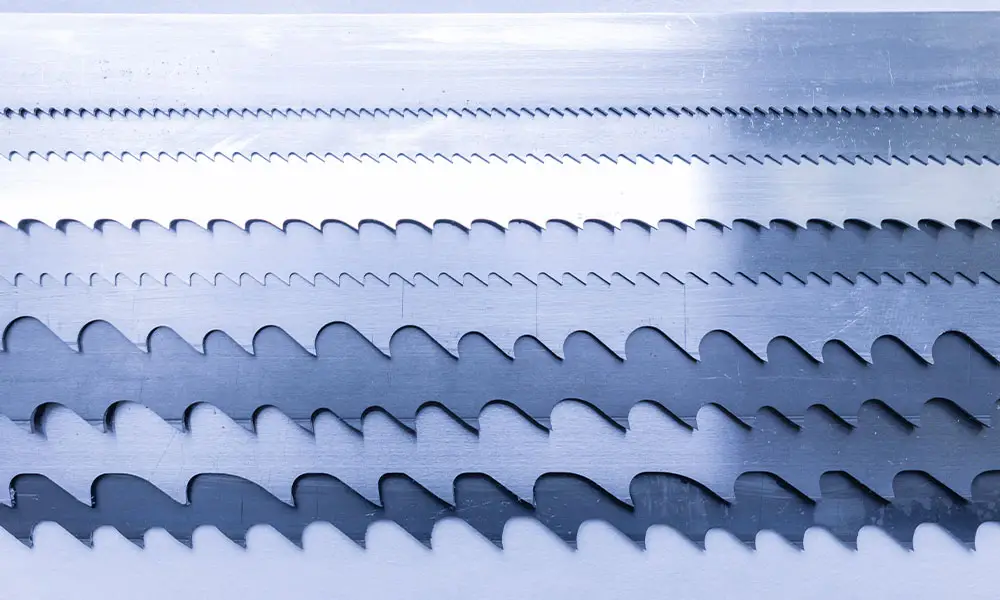

Sägebänder
Auf Kesel Sägebandfräsmaschinen werden weltweit verschiedenartigste Sägebänder hergestellt. Hier sind innerhalb der Verzahnungsbereiche und Bandgrößen, für die diese Maschinen entwickelt wurden, kaum Grenzen gesetzt. Neben Bimetallbändern können auch Kohlenstoffbänder gefräst werden. Sollten Sie an einem speziellen Bandtyp Interesse haben, bieten wir Ihnen an, die Maschine und das Werkzeug speziell für Ihren Anwendungsfall auszulegen.
FAQ – häufige Fragen
Der F2-SK ist ein echtes Kraftpaket und ermöglicht das Fräsen von 32 - 1,4 ZpZ-Profilen mit bis zu 200 mm breiten Fräsern.
Die Sägebandfräsmaschine FS 1500 hat ein Gewicht von ca. 6.700 kg bei einer Bodenlast von ca. 4.200 kg /qm.
Hersteller von Sägebändern verwenden die FS 1500 zum Fräsen ihrer Produkte. Die Sägebandfräsmaschine FS 1500 baut auf dem Erfolg der früheren FS 1000 auf und ist ein altbewährter Liebling der Branche.
Wir bieten standardmäßig 40- und 52 Band-Ab- und Aufwicklungen sowohl in vertikaler als auch in horizontaler Ausführung. Wir stellen auch kundenspezifische Systeme her, die genau Ihren Anforderungen entsprechen.
Die Sägebandfräsmaschine FS 1500 ist serienmäßig mit einem Kühlmittel- und Spänemanagementsystem ausgestattet. Das maßgeschneiderte System sorgt für eine fantastische Oberflächengüte und eine längere Lebensdauer des Werkzeugs, indem es sauberes Kühlmittel in großen Mengen an die Fräsfläche leitet.
Natürlich! Wir verfügen nicht nur über Ersatzteile in Deutschland, den USA und China, sondern bieten auch komplette Ersatzteilpakete an.
