ARNO

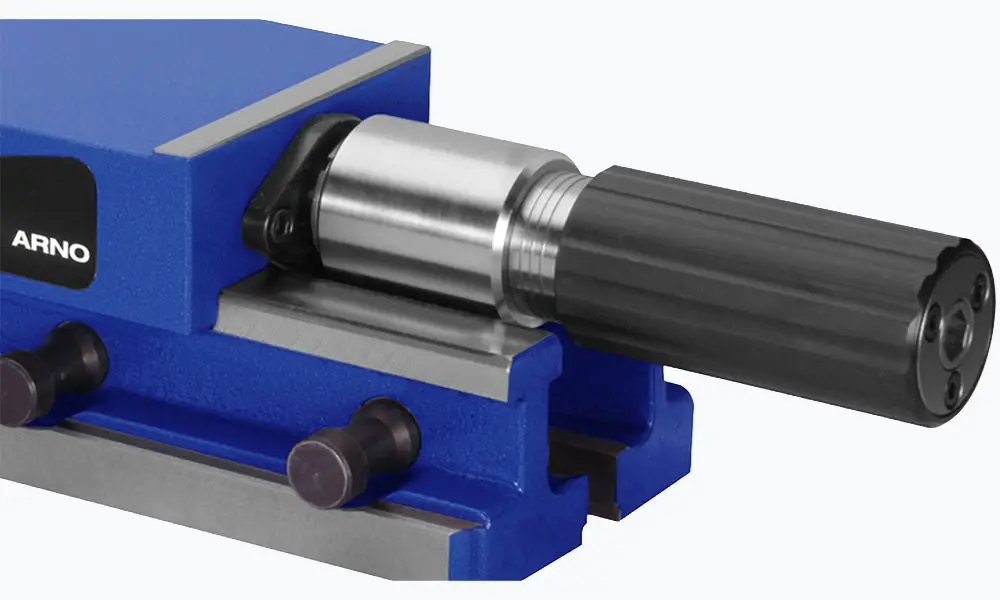

Für die klassischen Fräs- und Bohrmaschinenaufgaben eignet sich besonders unser Hochdruckspanner ARNO. Spielend leicht lässt er sich per Handkurbel bedienen. Mit der Option zwischen einer hydraulischen und mechanischen Kraftspindel, ist der ARNO seit Jahrzehnten ein bewährtes System MADE IN GERMANY.
- Wahlmöglichkeit zwischen hydraulischem und mechanischem Kraftverstärker
- Integriertes Stufenleisten-Schnellwechselsystem
- Klassischer Hochdruckspanner für die konventionelle Fertigung
Mehr lesen
Mithilfe der Absteckbolzen ist der Spannbereich einfach und schnell zu verstellen. Genauso leicht lassen sich auch schräge Flächen bearbeiten, indem der Schraubstock mit einer Drehplatte auf den Tisch gedreht wird.
Spezifikationen
| Parameter | Value |
| Technische Daten | |
| Spannweite | ARNO 125: 0 – 205 mm (255 mm) | ARNO 160: 0 – 305 mm (365 mm) |
| Spannkraft | ARNO 125: 40 kN | ARNO 160: 50 kN |
| Gewicht | ARNO 125: 25 kg | ARNO 160: 50 kg |
| Einsatzbereich | |
| Einsatzbereich | Universal-Hochdruckspanner in schmaler Bauform für konventionelle Maschinen. Mit Handkurbel einfach bedienbar. |
| Merkmale | |
| Grundkörper | Stabiler Grundkörper aus Sphäroguss GJS-600 |
| Funktionsflächen | Gehärtet und geschliffen |
| Fixbacken | Durch eingeschliffenen „Sturz“ an den Fixbacken optimale Genauigkeit an dem Werkstück |
| Lieferumfang | inkl. 4 Spannpratzen, 1 Handkurbel |
| Variante | |
| Hydraulischer Spannkraftübersetzer | |
| ARNO 125 | 04.10.125.000.9 |
| ARNO 160 | 04.10.160.000.9 |
| Eigenschaften | Leichtgängig; Spannkraftanzeige über optische Rillenmarkierung; Rutschkupplung, nachstellbar |
| Mechanischer Spannkraftübersetzer | |
| ARNO 125 | 04.11.125.000.9 |
| ARNO 160 | 04.11.160.000.9 |
| Eigenschaften | Exakte Spannkrafteinstellung durch Endanschlag; Vorspannmöglichkeit; Rutschkupplung, nachstellbar |
FAQ – häufige Fragen
Die hydraulische Spindel ist leichtgängiger, mit optischer Spannkraftanzeige und etwas preisgünstiger. Die mechanische Spindel ist langlebiger, mit exakter Spannkrafteinstellung und Vorspannmöglichkeit.
Beim erweiterten Spannbereich wird der letzte Absteckbolzen durch die Nut der Spindelmutter gesteckt. Dadurch ergibt sich noch mehr Spanweite.
Der Fixbacken wird mit einem spitzen Winkel von ca. 0,05 mm zum Grundkörper gefertigt.
Durch die Spannkraft wird der Fixbacken auf einen Winkel von 90° gedrückt.
Die 3 Zylinderschrauben stirnseitig an der Spindel sollten auf das empfohlene Drehmoment angezogen werden.
Diese Lagerscheibe ist normalerweise nicht gebrochen, sondern 2-teilig um die Spindel montieren zu können.
Lässt sich die Handkurbel beim Spannen ohne nennenswerten Widerstand durchdrehen wird nicht die volle Spannkraft erreicht, die Spindel ist defekt. Bitte schicken Sie die Spindel zu uns. Sie erhalten dann einen Kostenvoranschlag über die Reparatur.
