CNC

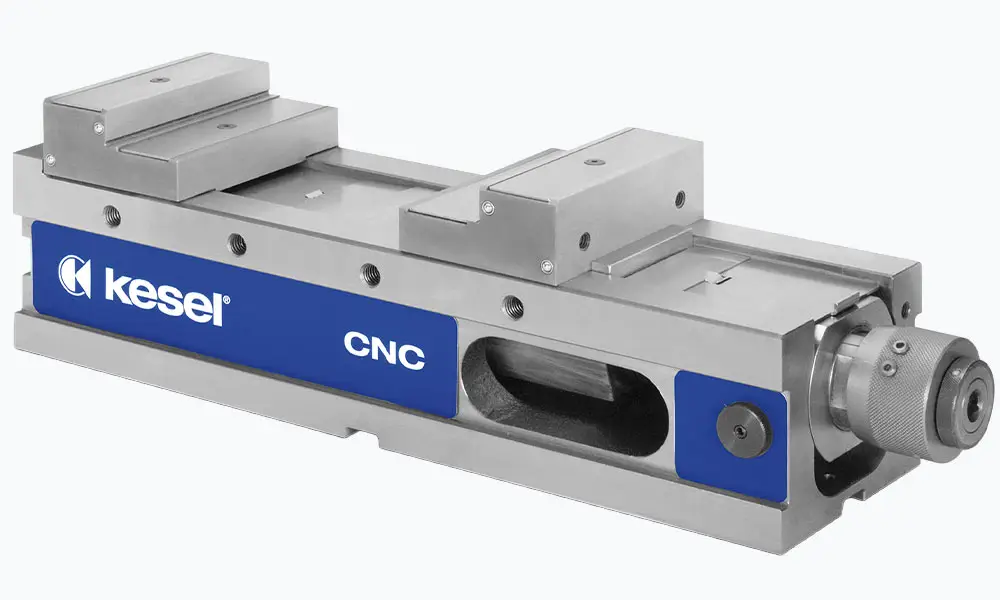

Der flexible CNC-Hochdruckspanner; für alle Bauteile, die höchste Präzision benötigen. Ideal einsetzbar auf allen Bearbeitungszentren, sowohl im waagrechten als auch im senkrechten Einsatz.
- Feinstufige Spannkraftvorwahl, auch Direktspannung ohne Kraftverstärker ist möglich
- Schneller Backenwechsel durch das patentierte Schnellwechselsystem
- Spindelausbau in 10 s. möglich, um den Spanner mittig anzuschrauben
Mehr lesen
Durch die exakt einstellbare Spannkraftvorwahl; eine genau reproduzierbare Spannkraft, ist der CNC ideal zum Fräsen von verformbaren Werkstücken. Des Weiteren garantieren die mitgelieferten Abdeckbleche und innovative Gewindeabstreifer eine störungsfreie Funktion. Durch einfaches Kurbeln wird der komplette Spannbereich verstellt. Schneller Backenwechsel ohne viel Schrauben? Dies ermöglicht unser patentiertes Backenschnellwechselsystem.
Spezifikationen
| Parameter | Wert |
| Technische Daten | |
| Spannweite | CNC 125 Hohe Backenseite: 0-210 mm; Stufenseite: 91-301 mm | CNC 160 Hohe Backenseite: 0 – 289 mm; Stufenseite: 113 – 402 mm |
| Spannkraft | CNC 125: 40 kN | CNC 160: 60 kN |
| Gewicht | CNC 125: 34 kg | CNC 160: 60 kg |
| Einsatzbereich | |
| Einsatzbereich | CNC-Hochdruckspanner mit konstanter Baulänge für hochpräzise Teile auf allen Maschinen und Bearbeitungszentren, für waagrechten und senkrechten Einsatz. |
| Merkmale | |
| Grundkörper | Stabiler Grundkörper aus Sphäroguss GJS-600 |
| Späneschutz | Optimaler Späneschutz der Hochdruckspindel durch patentierte Abstreiftechnik und Abdeckungen |
| Ausrichtung | Ausrichtung durch Längs- und Quernuten sowie über 0-Punkt-Spannsysteme möglich |
| Lieferumfang | inkl. 4 Spannpratzen, 1 Handkurbel |
| Variante | |
| Für horizontalen Einsatz | |
| CNC 125 | 04.25.160.050.9 |
| CNC 160 | 04.25.260.050.9 |
| Ausführung | Der Spanner wird auf der Sohlfläche befestigt. |
| Für allseitigen Einsatz | |
| CNC 125 | 04.25.160.001.9 |
| CNC 160 | 04.25.260.001.9 |
| Ausführung | Durch die präzise Bearbeitung aller Funktionsflächen des Grundkörpers ist die Verwendung des Spanners horizontal, seitlich liegend oder senkrecht stehend möglich. |
FAQ – häufige Fragen

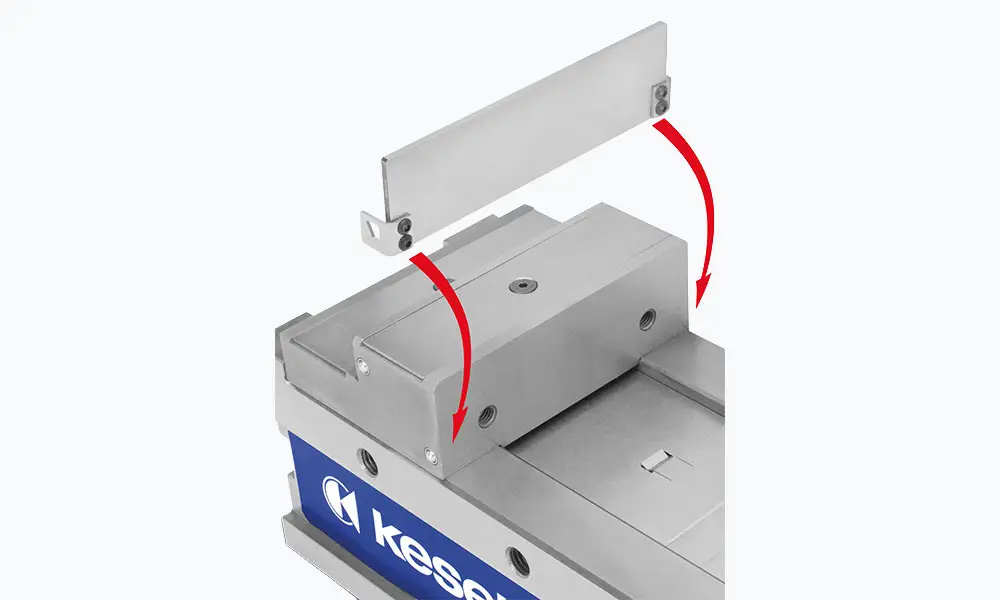

Beim Backenwechsel des Hochdruck-Maschinenschraubstock CNC müssen nicht 4 Schrauben komplett ausgeschraubt werden, sondern nur 2 Schrauben nur 1 Umdrehung. Dann kann der Backen über den Schraubenkopf abgezogen und gewechselt werden.
Ja, mit dem integrierten Kraftverstärker lässt sich problemlos eine hohe Spannkraft erzielen. Die Spannkraft lässt sich durch die feinstufige Krafteinstellung einfach und gut wiederholbar reproduzieren.
Wenn die Spindel bei dem CNC herausgezogen ist, kann man sehr schnell den Grundkörper durch die Mitte anschrauben, sowie den Schraubstock reinigen.
Nein, diese 2 Schraubstöcke sind nicht kompatibel.
In die Backengewinde des CNC Hochdruck-Maschinenschraubstocks können wahlweise verschiedene Vorsatzbacken angeschraubt werden.
In die Gewinde am Grundkörper kann ein Werkstückanschlag befestigt werden.
Das sind federnde Druckstücke. In diese können unsere Stufenleisten (Auflageleisten) eingerastet werden.
