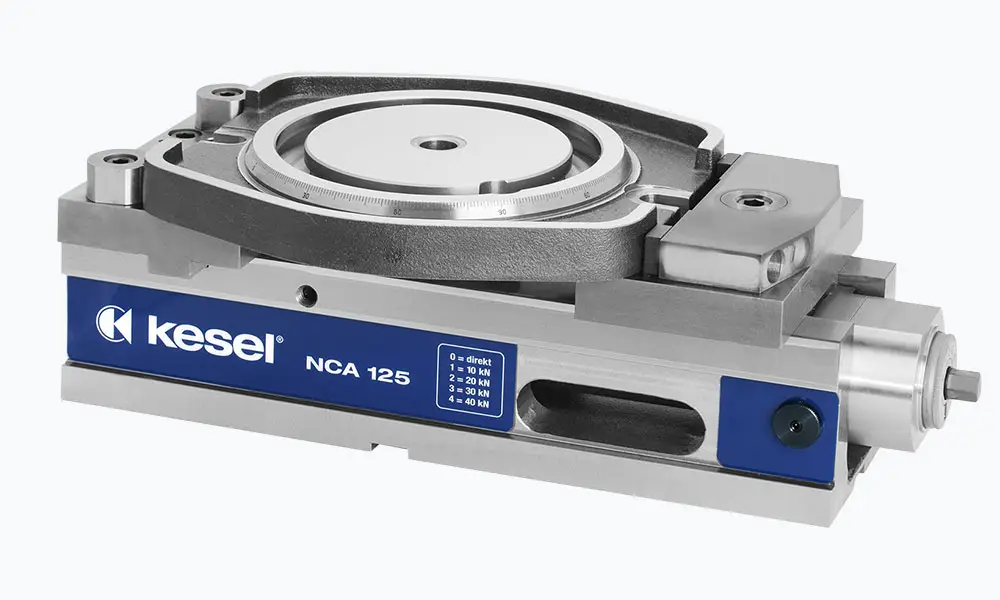

NCA
Für die höchste Präzision Ihrer Werkstücke ist der NCA mit seinem mechanischen Kraftverstärker die ideale Lösung. Gerade in den Bearbeitungszentren findet der NCA seine geeignete Anwendung, sowohl im waagrechten als auch im senkrechten Einsatz.
- Backenanordnung garantiert höchste Genauigkeit
- Spindelausbau in 10 s. möglich, um den Spanner mittig anzuschrauben
- Integriertes Stufenleisten-Schnellwechselsystem
Mehr lesen
Verformbare Werkstücke können ideal durch die exakt einstellbare Spannkraftvorwahl (garantiert genau reproduzierbare Spannkraft) gefräst werden. Einfache und schnelle Verstellung des Spannbereiches durch die integrierte Kurbel. Außerdem ist der NCA voll kompatibel zu den ALLMATIC – Spannern TC, LC, NC8, und das zu einem günstigen Preis!
Spezifikationen
| Parameter | Wert |
| Technische Daten | |
| Spannweite | NCA 90: Hohe Backenseite: 0 – 126 mm, Stufenseite: 91 – 217 mm | NCA 125: Hohe Backenseite: 0 – 182 mm, Stufenseite: 131 – 313 mm | NCA 160: Hohe Backenseite: 17 – 263 mm, Stufenseite: 187 – 433 mm |
| Spannkraft | NCA 90: 28 kN | NCA 125: 40 kN | NCA 160: 60 kN |
| Gewicht | NCA 90: 15 kg | NCA 125: 35 kg | NCA 160: 65 kg |
| Einsatzbereich | |
| Einsatzbereich | Mechanischer Hochdruckspanner mit konstanter Baulänge für hochpräzise Teile. Vorzugsweise wird der NCA vor allem auf Bearbeitungszentren für waagrechten und senkrechten Einsatz verwendet. Durch seine Kompatibilität zu ALLMATIC TC, LC, NC8 ist der Spanner auch mit diesen Produkten kombinierbar. |
| Merkmale | |

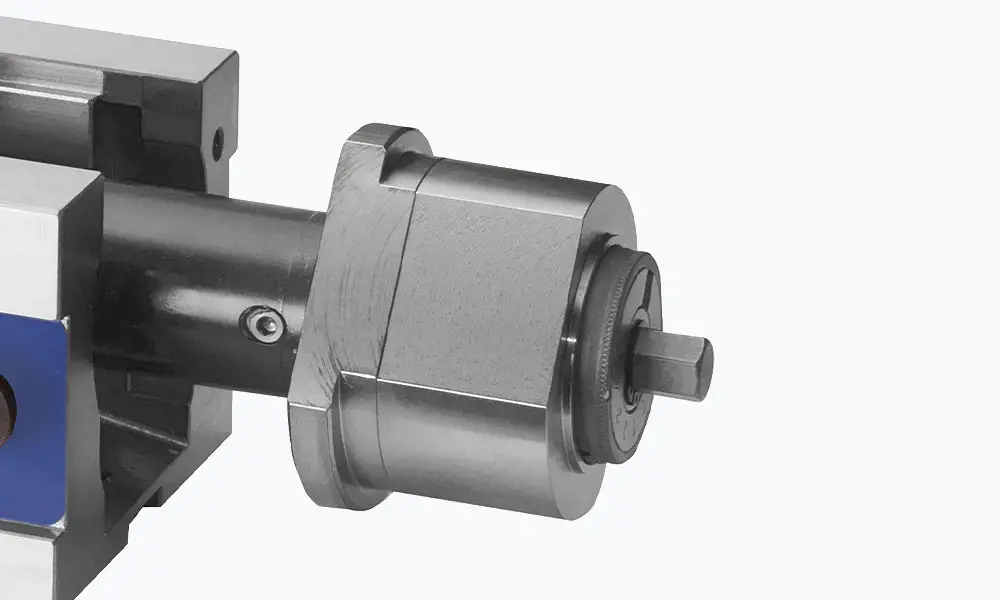

| Spindel | Wartungsfreie, gekapselte Spindel mit mechanischem Kraftverstärker |
| Grundkörper | Stabiler Grundkörper aus Sphäroguss GJS-600 |
| Spannkraftvorwahl | Feinstufige Spannkraftvorwahl |
| Parallelleisten | Parallelleisten zum Einklicken |
| Ausrichtung | Ausrichtung durch Längs- und Quernuten sowie über 0-Punkt-Spannsysteme möglich |
| Lieferumfang | inkl. 4 Spannpratzen, Handkurbel |
| Variante | |
| Für horizontalen Einsatz | |
| NCA 90 | 04.25.065.0000 |
| NCA 125 | 04.25.165.0000 |
| NCA 160 | 04.25.265.0000 |
| Verwendung | Für horizontale Verwendung |
| Für allseitigen Einsatz | |
| NCA 125 | 04.25.165.0002 |
| NCA 160 | 04.25.265.0002 |
| Verwendung | Für horizontale, seitliche und stirnseitige Verwendung |
FAQ – häufige Fragen
Alle relevanten Maße und technischen Daten sind kompatibel zu den ALLMATIC Typen TC, LC und NC8.
Dadurch können die Schraubstöcke untereinander ausgetauscht werden und auch vorhandene Backen angeschraubt werden.
Beide Schraubstöcke sind qualitativ absolut gleichwertig, mit jeweils eigenen speziellen einzigartigen Vorteilen. Gerne zeigt Ihnen unser Kesel-Service-Team, welcher Schraubstock für Ihre Anwendung die bessere Lösung ist.
Ja, mit dem integrierten mechanischen Kraftverstärker lässt sich problemlos eine hohe Spannkraft erzielen. Durch die feinstufige Krafteinstellung lässt sich diese sehr gut reproduzieren.
Bei der Größe 90 mm wird die gewünschte Spannkraft händisch mit einem Schiebering eingestellt; bei den Größen 125 mm und 160 mm mit einem 6-Kant-Schlüssel SW6 in der stirnseitigen Nut verstellt.
Nein, die Späne können durch die großen seitlichen Langlöcher oder stirnseitig am Fixbacken aus dem Hochdruck-Maschinenschraubstock NCA gespült werden.
Zusätzlich wird die Spindel mit wirkungsvollen Abstreifern gegen Späne geschützt.
Das sind federnde Druckstücke. In diese können unsere Kesel-Stufenleisten (Auflageleisten) eingerastet werden.
