ZSP

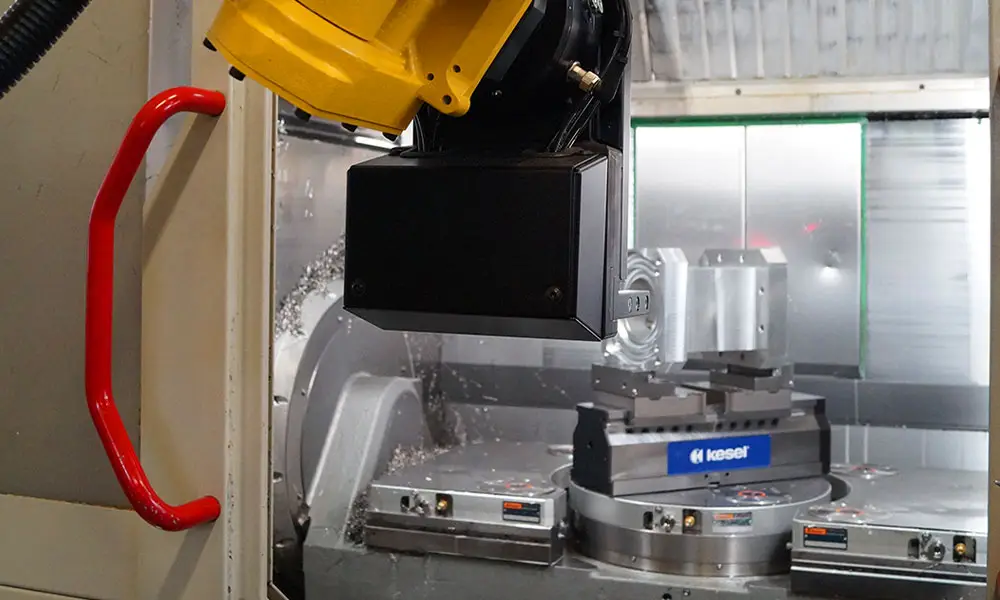

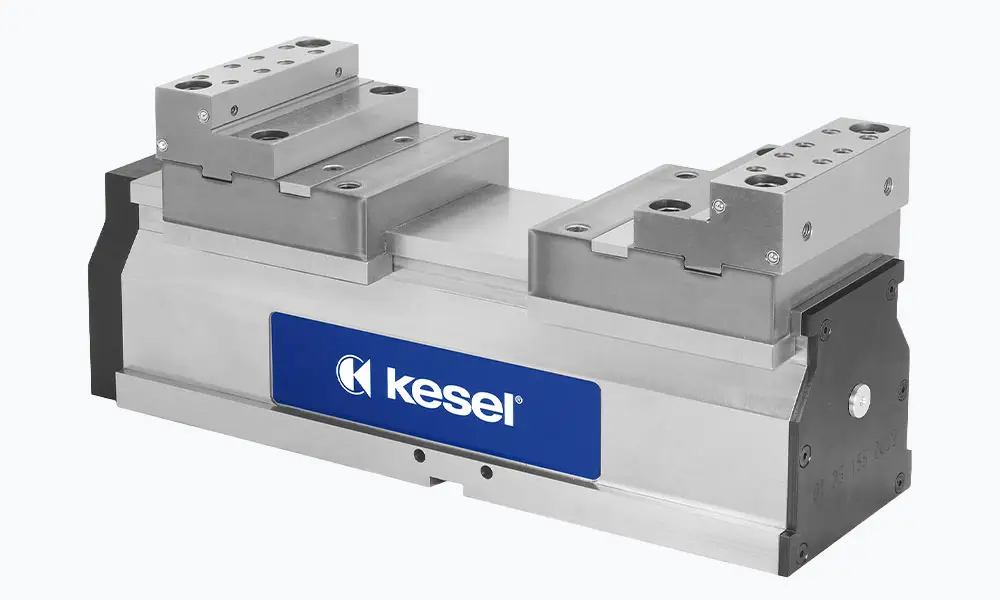

Unser zentrischer pneumatischer Schraubstock kombiniert alle Aspekte, um in der 5-Achs-Bearbeitung die besten Ergebnisse zu erzielen! Mit einem pneumatischen Spannhub von 5 mm ist der Pneumatische Zentrierspanner ZSP auch für die Automatisierung, auch mit Roboter, bestens geeignet.
- Optimale Zugänglichkeit für das Werkzeug
- Großer Verstellbereich (90 mm)
- Großer Spannhub (5 mm)
Mehr lesen
Längere Laufzeiten der Maschine, auch ohne Bediener! Dafür sorgen neben dem pneumatischen Spannhub, das gekapselte System („spänefrei“), der riesige Verstellbereich und der robuste Grundkörper. Der Pneumatische Zentrierspanner ZSP gewährleistet jedes Mal durch seine hohen Spannkräfte maximale Spannsicherheit. Automatisierung aber sicher!
Spezifikationen
| Parameter | Wert |
| Technische Daten | |
| Spannweite | Hohe Backenseite 12 – 203 mm, Stufenseite 100 – 291 mm |
| Spannkraft | 30 kN bei 10 bar Druck |
| Gewicht | ca. 41 kg |
| Einsatzbereich | |
| Einsatzbereich | Flexibler pneumatischer Zentrierspanner für die 5-Seiten-Bearbeitung sowie zum Spannen von Rohteilen. Ein optimaler Spanner für die Automatisierung mit Roboterbeladung. Durch Einsatz verschiedener Backen flexibel an das Werkstück anpassbar. |
| Merkmale | |
| Druckluftanschluss | Einfacher Anschluss an die Druckluft stirnseitig, oder ohne Schläuche, mit untergebauter Adapterplatte |
| Verstellbereich | Großer Verstellbereich der Spannweite (12 mm – 291 mm) |
| Späneschutz | Späne haben durch das gekapselte System keine Chance |
| Variante | |
| Zentrisch | |
| 5-Achs-Spanner ZSP | Art. Nr. 04.25.155.0001 |
| Anpassbarkeit | Flexibel anpassbar durch den Einsatz verschiedener Spannbacken |
| Grip-Backen | Spannen mit Grip-Backen möglich |
FAQ – häufige Fragen
Die Spannweite bei dem Pneumatischen Zentrierspanner ZSP kann mit dem mitgelieferten Sechskantschlüssel verstellt werden.
Dazu muss der stirnseitige Stopfen entfernt werden.

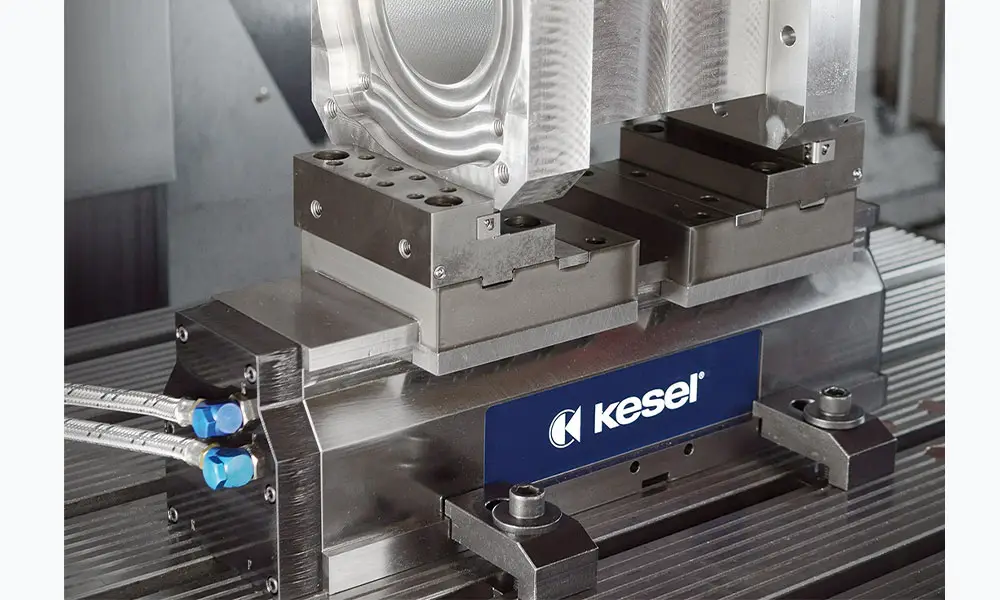

Die Druckluft am Pneumatischen Zentrierspanner ZSP kann an der Anschlussplatte wahlweise stirnseitig oder unten mit zusätzlicher Grundplatte angeschlossen werden.
Der Anschluss stirnseitig erfolg über 2 Gewinde G1/8"", der Anschluss unten über eine Planabdichtung mit O-Ringen.
Das ist je nach Anwendung sehr unterschiedlich. Bitte fragen Sie bei unserem Kesel-Service-Team nach, wir stellen Ihnen gerne das benötigte pneumatische Zubehör zusammen.
Es wird ein maximaler Spannhub von 5 mm beim pneumatischen Zentrierspanner ZSP erzeugt, das Spannen des Werkstücks erfolgt mit beiden Backen symmetrisch.
Durch den Einbau eines Rückschlagventils in die Druckluftleitung wird ein Absinken der Spannkraft verhindert.
Das sind federnde Druckstücke. In diese können unsere Kesel-Stufenleisten (Auflageleisten) eingerastet werden.
